Выбивает автомат или УЗО при включении стиральной машины: причины

Включаете стиральную машину — и тут же щёлкает автомат или отключается УЗО. Свет во всей квартире гаснет, машина стоит с недостиранным бельём, а руки сами тянутся снова включить рубильник — вдруг само пройдёт. Не пройдёт. Отключение автомата или УЗО при включении бытовой техники — это почти всегда сигнал об утечке тока на корпус, а утечка тока через влажный корпус стиральной машины — это уже вопрос не удобства, а безопасности. Разбираемся, какие узлы чаще всего «бьют током» в землю и как найти виновника, не вызывая мастера с первого звонка.

• Почему выбивает автомат или УЗО
• ТЭН — самая частая причина
• Сетевой фильтр помехоподавления
• Двигатель и щётки
• Проводка, клеммы, датчики
• Модуль управления
• Проблема не в машине, а в УЗО
• Таблица: симптом → причина → запчасть
• Безопасность при диагностике
• Вопросы и ответы

Почему выбивает автомат или УЗО

Автоматический выключатель реагирует на перегрузку или короткое замыкание в цепи, а УЗО — на разницу токов между фазой и нулём, то есть на утечку тока туда, где её не должно быть: на корпус машины, на воду в баке, на землю через подключённые трубы. Если срабатывает именно УЗО (а не обычный автомат), почти наверняка речь идёт об утечке, а не о перегрузке. Причины утечки распределяются по частоте примерно так:

1. Пробой ТЭНа на корпус — самая распространённая причина, особенно в машинах старше 4–5 лет;
2. Неисправность сетевого фильтра радиопомех;
3. Утечка через обмотки двигателя или щёточный узел;
4. Повреждённая или влажная проводка, окисленные клеммы, залитая колодка;
5. Неисправность модуля управления (силовых ключей, симисторов);
6. Реже — сама утечка формируется не в машине, а из-за неисправного или слишком чувствительного УЗО, плохого заземления в квартире или залива воды на пол.

Дальше — как проверить каждую версию своими руками и что для этого понадобится.

ТЭН — самая частая причина

Трубчатый нагреватель постоянно контактирует с водой и работает на нагрев до 60–95°C. Со временем на спирали внутри ТЭНа появляются микротрещины изоляции, влага проникает к металлической оболочке — и при подаче питания часть тока начинает «уходить» через корпус нагревателя на массу машины. Именно поэтому машина часто выбивает автомат не сразу при включении в сеть, а при запуске программы с нагревом, либо наоборот — сразу, если пробой сильный.

Как проверить. Обесточьте машину, снимите заднюю панель (у большинства фронтальных машин ТЭН крепится сзади снизу), отсоедините провода от контактов нагревателя. Мультиметром в режиме измерения сопротивления проверьте цепь между любым из контактов ТЭНа и его металлическим корпусом (или крепёжным болтом). Если прибор показывает сопротивление, близкое к нулю, или прибор в режиме «прозвонки» пищит — ТЭН пробит на корпус и подлежит замене. Исправный нагреватель должен показывать «бесконечность» (обрыв) между контактом и корпусом.

ТЭНы отличаются по мощности, длине и посадочным размерам в зависимости от марки и модели машины, поэтому подбирать нагреватель нужно по своей технике или по старой детали, снятой с машины. В ассортименте магазина есть варианты на разные посадки и мощности: например, ТЭН 1700W 175 мм для Ariston, Indesit, Hotpoint-Ariston, Whirlpool, ТЭН 1450W 195 мм для LG, Beko, Brandt, ТЭН 1700W 195 мм для Gorenje и ТЭН 1300W 160 мм для Candy, Hoover, Iberna. Если не уверены, какой именно нужен — проще всего подобрать запчасти по модели вашей техники.

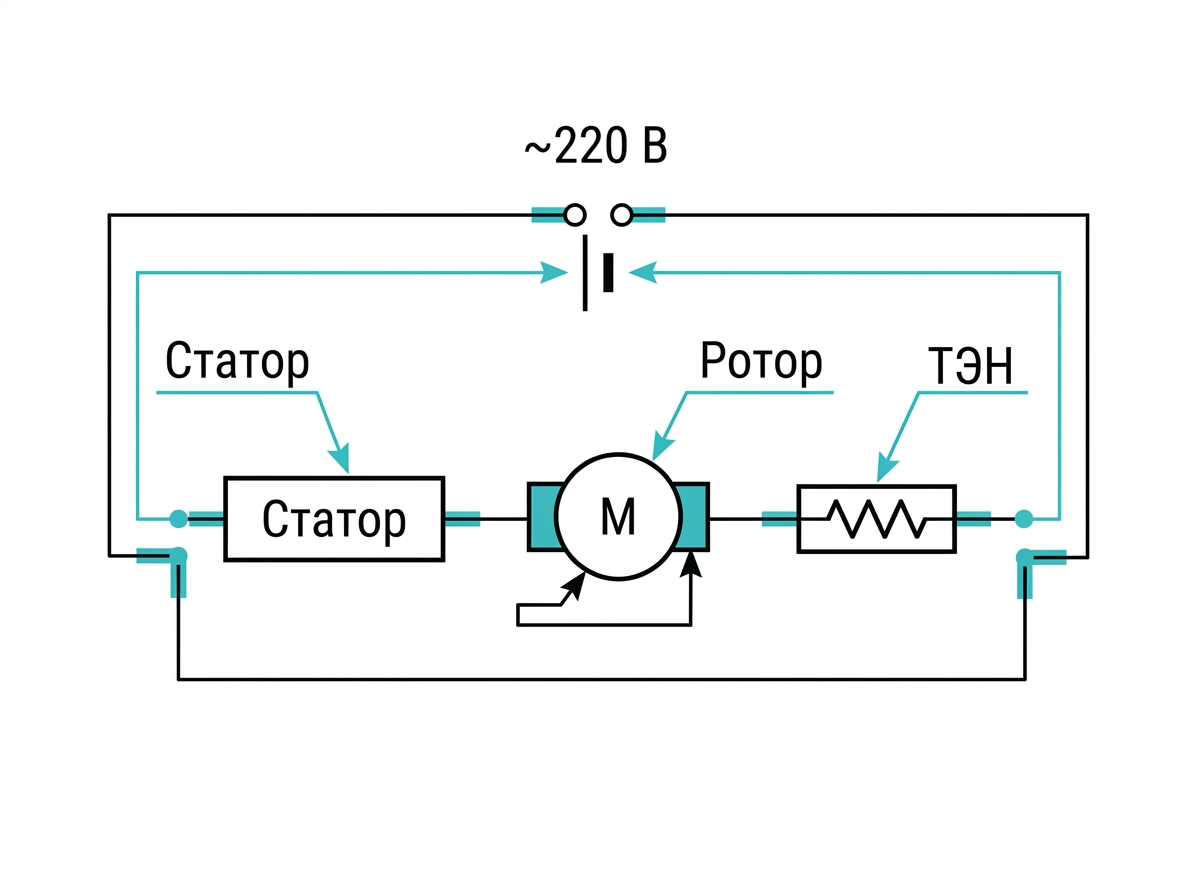

Простейшая проверка двигателя стиральной машины: обмотки статора и ротора включают последовательно в сеть, а для защиты добавляют ТЭН-балласт. Если вал не крутится или ТЭН заметно греется — в обмотках замыкание, и именно двигатель может «пробивать» на корпус, выбивая УЗО.

Сетевой фильтр помехоподавления

Сетевой (помехоподавляющий) фильтр стоит сразу на входе питания машины и гасит высокочастотные помехи от двигателя и электроники. Внутри него есть конденсаторы, соединённые с корпусом машины через заземляющий контакт. Со временем из-за скачков напряжения, влаги или естественного старения диэлектрик конденсатора теряет свойства, и через него начинает «протекать» ток на землю — небольшой, но достаточный, чтобы чувствительное УЗО (особенно 10 мА) сработало.

Характерный признак: машина выбивает автомат буквально в момент подключения вилки в розетку или сразу при нажатии кнопки «Пуск», ещё до старта каких-либо программ — двигатель и ТЭН тут ни при чём, ток «уходит» через фильтр постоянно, независимо от режима работы.

Как проверить. Обесточенную машину отключите от сети, найдите фильтр (обычно это небольшая коробочка на входе питания рядом с сетевым шнуром или на задней стенке). Отсоедините его от цепи и проверьте мультиметром сопротивление между входными контактами и корпусом фильтра — при исправном фильтре утечки быть не должно. Проще всего временно отключить фильтр из цепи (заизолировав контакты) и попробовать включить машину без него в тестовом режиме на короткое время: если автомат больше не выбивает — проблема в фильтре, и работать без него нельзя, нужна замена.

В магазине есть подходящие варианты фильтров: фильтр для Whirlpool, Bauknecht, Ignis, IKEA, универсальный фильтр 481912118143 для Whirlpool и Ignis, а также фильтр для Gorenje.

Двигатель и щётки

Электродвигатель стиральной машины расположен близко к баку и может подвергаться воздействию влаги при протечках сальника бака или манжеты люка. Вода, попавшая на обмотки статора или в щёточный узел коллекторного двигателя, создаёт токопроводящий мостик между обмоткой и металлическим корпусом двигателя, который соединён с массой машины.

Характерный признак: автомат выбивает не сразу, а через некоторое время после старта программы — когда двигатель начинает вращаться на отжиме или полоскании, особенно на высоких оборотах, когда обмотки нагреваются и утечка усиливается.

Как проверить. Отсоедините провода питания от двигателя. Мультиметром в режиме прозвонки проверьте сопротивление между каждым силовым выводом обмотки и корпусом (валом, крепёжным ушком) двигателя. Любое сопротивление, отличное от бесконечности, говорит о пробое изоляции — двигатель нужно менять или, если доступен ремонт обмоток в мастерской, перематывать. Стоит также заглянуть под бак и проверить, нет ли следов подтёков воды рядом с двигателем — это подскажет, откуда пришла влага, и стоит заодно заменить сальник бака, чтобы не повредить новый двигатель повторно.

Проводка, клеммы, датчики

Реже, но регулярно встречающаяся причина — повреждённая изоляция проводов, окисленные или подгоревшие клеммные колодки, залитые водой разъёмы прессостата (датчика уровня воды) или клапанов. Особенно часто это происходит в машинах, которые уже переносили протечку или заливались при поломке манжеты, патрубков или бака.

Как проверить. При хорошем освещении и обязательно при полностью обесточенной машине осмотрите все видимые провода, особенно в нижней части корпуса — там, где могла собираться вода. Ищите потемневшую изоляцию, следы окисления на клеммах, оплавленные разъёмы. Подозрительные участки провода можно изолировать термоусадкой или заменить целиком, окисленные клеммы — зачистить и обжать заново. Если повреждение серьёзное (провод перетёрт, изоляция расплавилась), лучше заменить весь жгут проводки в этом месте, а не восстанавливать «на живую».

Модуль управления

Самая редкая и самая неприятная по цене причина — утечка через электронный модуль (плату управления). Силовые симисторы, реле и цепи фильтрации на плате тоже могут пробиваться на корпус, особенно после скачка напряжения в сети или залива платы водой при протечке сверху. Отличить эту причину от остальных проще всего методом исключения: если ТЭН, фильтр, двигатель и проводка проверены и исправны, а машина всё равно выбивает автомат — остаётся модуль. Диагностика платы без специального оборудования и схемы затруднительна, здесь разумнее обратиться к специалисту, который сможет протестировать силовые цепи модуля прибором и точечно заменить неисправный компонент, не выбрасывая всю плату.

Проблема не в машине, а в УЗО

Иногда владельцы меняют ТЭН, фильтр, проверяют двигатель — а автомат всё равно выбивает. В этом случае стоит проверить само УЗО: попробовать включить в ту же розетку через удлинитель другой мощный прибор (утюг, фен) — если срабатывание повторяется без стиральной машины, дело в самом защитном устройстве, проводке квартиры или плохом контакте заземления, а не в технике. Также утечку может создавать вода на полу вокруг машины при протечке шланга или бака — в этом случае нужно устранить протечку, а не искать неисправность в электрике.

Таблица: симптом → причина → запчасть

Полный перечень нагревателей и сетевых фильтров под разные марки техники смотрите в разделе запчастей для стиральных машин — там же можно свериться с посадочными размерами и мощностью перед покупкой.

Безопасность при диагностике

Все проверки, описанные выше, связаны с сетевым напряжением 220 В и риском поражения электрическим током — это не тот случай, где можно рисковать. Перед любой разборкой обязательно отключайте машину от розетки полностью, а не только выключайте кнопкой на панели. Все измерения мультиметром проводите только на обесточенном оборудовании. Если вы не уверены в своих навыках работы с электричеством, не имеете исправного мультиметра или сомневаетесь в результатах проверки — доверьте диагностику и ремонт квалифицированному специалисту. Категорически нельзя включать машину с заведомо пробитым ТЭНом, фильтром или двигателем «на пару минут, чтобы доносить», подключать машину напрямую в обход УЗО, а также прикасаться к корпусу подключённой машины влажными руками до полного устранения утечки.

Вопросы и ответы

Можно ли просто отключить УЗО и стирать дальше?

Нет. УЗО защищает вас от поражения током именно в том случае, когда на корпусе бытового прибора появляется опасный потенциал. Отключив защиту, вы не устраняете утечку, а лишь снимаете предупреждение о ней — при следующем прикосновении к машине влажными руками или при контакте с водой на полу можно получить удар током.

Автомат выбивает не всегда, а через раз — это менее серьёзно?

Нет, нестабильное срабатывание часто говорит о том же самом пробое, только на грани чувствительности защиты — например, при частичном повреждении изоляции ТЭНа или подсыхающей влаге на клеммах. Такая неисправность обычно прогрессирует и в какой-то момент начинает срабатывать при каждом включении, поэтому диагностику стоит провести сразу, не дожидаясь ухудшения.

Могу ли я проверить ТЭН и фильтр без мультиметра?

Точно и безопасно — нет. Визуально пробой на корпус не виден, а способ временного отключения одного узла для проверки методом исключения требует аккуратной работы с проводкой машины. Бытовой цифровой мультиметр стоит недорого и значительно облегчает и ускоряет диагностику, позволяя точно определить, какая деталь виновата, прежде чем покупать замену.

Если утечка была временной из-за протечки, а потом всё высохло — нужно ли что-то менять?

Да. Даже если после высыхания машина перестала выбивать автомат, повреждённая изоляция ТЭНа, обмоток двигателя или проводки от контакта с водой обычно не восстанавливается полностью, и утечка вернётся — возможно, в самый неподходящий момент. Проверьте узел, который контактировал с водой, и при обнаружении признаков пробоя замените деталь заранее.
