Модули DC92 стиральных машин Samsung: что и почему ломается

31 июля6 мин чтенияМастерская TWiG

Владельцы стиральных машин Samsung нередко слышат от мастеров загадочную фразу «полетел модуль DC92». За этим кодом скрывается целое семейство электронных плат управления, которые Samsung устанавливает в большинство моделей с коллекторным приводом и во многих машинах с инвертором. Модуль отвечает буквально за всё: включение питания, набор и слив воды, работу двигателя, нагрев, блокировку люка и индикацию ошибок. Если он выходит из строя частично или полностью, машина может «залипнуть» на одном этапе программы, отказаться включаться или начать вести себя непредсказуемо. В этой статье разберём, из чего состоит модуль DC92, какие его узлы страдают чаще всего и какие смежные детали часто путают с электронной неисправностью.

Устройство и особенности модулей DC92
Топ-5 типовых неисправностей
Как продлить срок службы техники
Вопросы и ответы

Устройство и особенности модулей DC92

Код DC92 — это не одна конкретная плата, а целая линейка электронных модулей Samsung с похожей архитектурой, которая применяется в разных сериях стиральных машин с небольшими отличиями под конкретную модель. В бюджетных и среднеценовых машинах с коллекторным двигателем комплект электроники обычно состоит из двух плат: силового модуля и модуля панели управления, соединённых между собой последовательным интерфейсом и жгутом проводов с разъёмами.

Силовой модуль — это «сердце» стиральной машины. На нём расположены:

микроконтроллер, который управляет всеми режимами и обменивается данными с платой управления;
импульсный источник питания на базе ШИМ-контроллера, формирующий напряжения 5 и 12 В для питания электроники обоих модулей;
симисторы и электромагнитные реле — именно они включают клапаны залива воды, сливную помпу, устройство блокировки люка (УБЛ) и нагревательный элемент;
транзисторные сборки-драйверы, усиливающие управляющие сигналы микроконтроллера;
микросхема энергонезависимой памяти, хранящая служебные данные и настройки;
входы для датчиков — тахогенератора двигателя, прессостата (датчика уровня воды), температурного датчика NTC и, в некоторых версиях, датчика протечки.

Плата панели управления получает от пользователя команды с кнопок и селектора программ, отображает информацию на дисплее и передаёт команды на силовой модуль. У неё тоже есть собственный стабилизатор питания и защитные элементы. Важная особенность конструкции: при подаче питания сначала запускается дежурный режим источника питания, и только после нажатия кнопки включения силовой модуль переводит себя и плату управления в рабочий режим. Если на этом этапе связь между модулями нарушена или повреждён источник питания, машина вообще не реагирует на нажатия.

Отдельно стоит сказать про защитные элементы каналов питания — супрессоры (диоды-ограничители перенапряжения). Именно они первыми принимают на себя удар при скачках напряжения в сети или при пробое других компонентов, и их выгорание — распространённая причина «мёртвого» модуля.

Топ-5 типовых неисправностей

Ниже — неисправности, с которыми чаще всего сталкиваются мастера при ремонте стиральных машин Samsung на модулях DC92. Важно понимать: не всякий «странный» симптом означает поломку электроники — часто причина в изношенной механике, которую путают с отказом модуля.

Симптом	Вероятная причина	Что проверить/заменить
Машина не включается, дисплей пуст, кнопки не реагируют	Отказ источника питания силового модуля: пробит ШИМ-контроллер, высохли или вздулись электролитические конденсаторы, выгорел супрессор защиты канала 5 В	Диагностика и ремонт/замена силового модуля, проверка разъёмов и жгута между платами

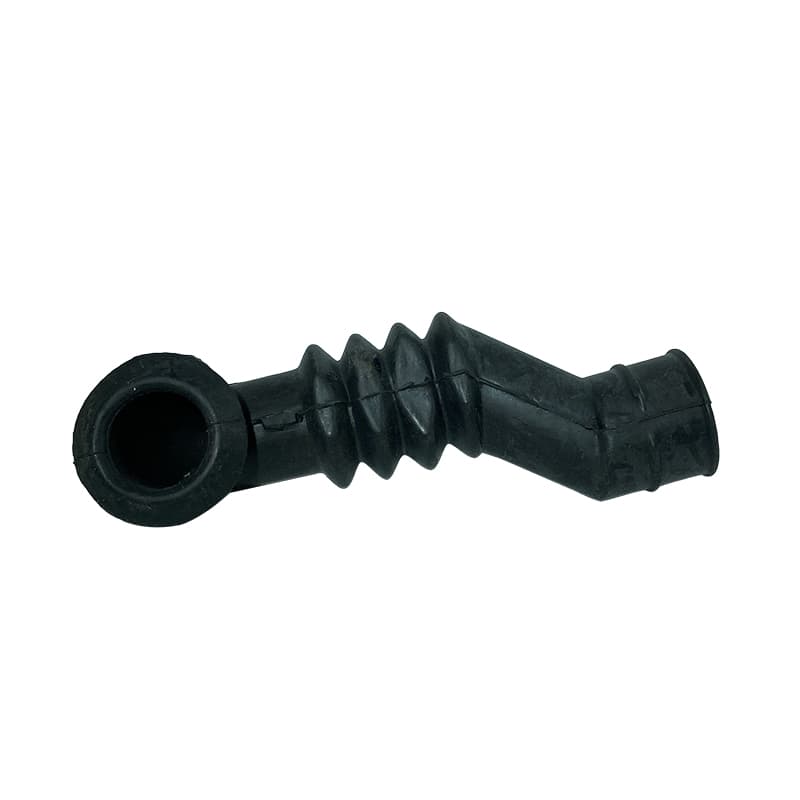

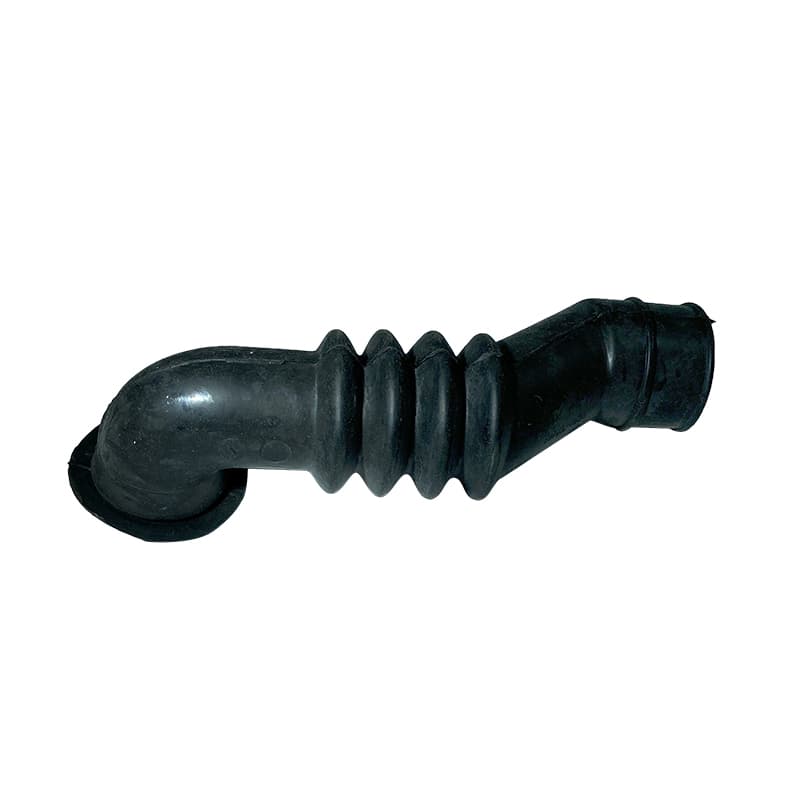

Долгий или неполный набор воды, ошибка залива	Треснувший или забитый заливной патрубок, из-за чего вода поступает медленно или подтекает мимо прессостата; реже — неисправен симистор управления клапаном на модуле	Заливной патрубок Samsung DC62-10305A, при подтверждённой неисправности электроники — ремонт модуля

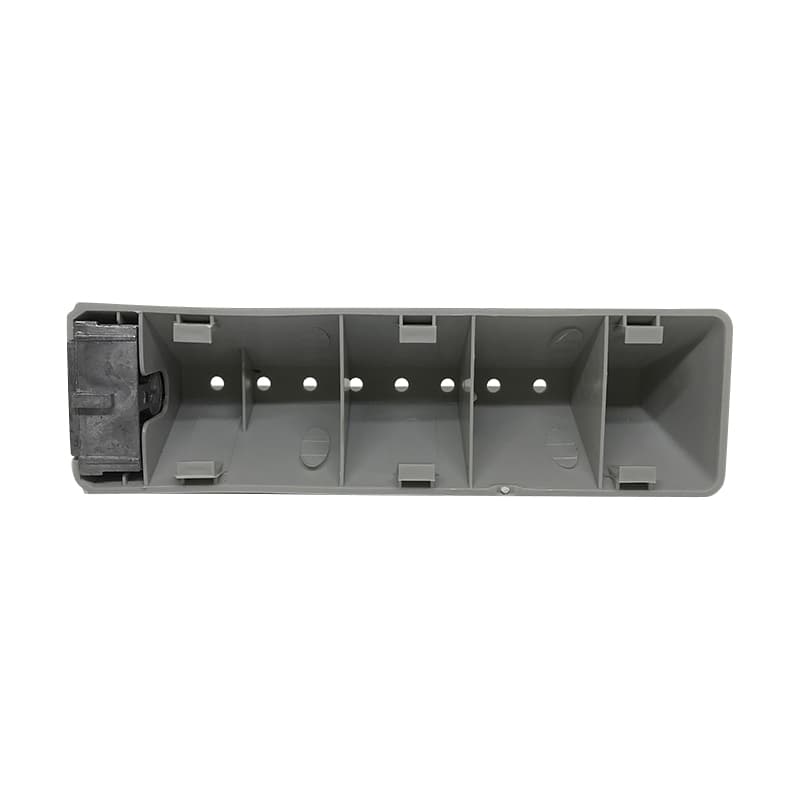

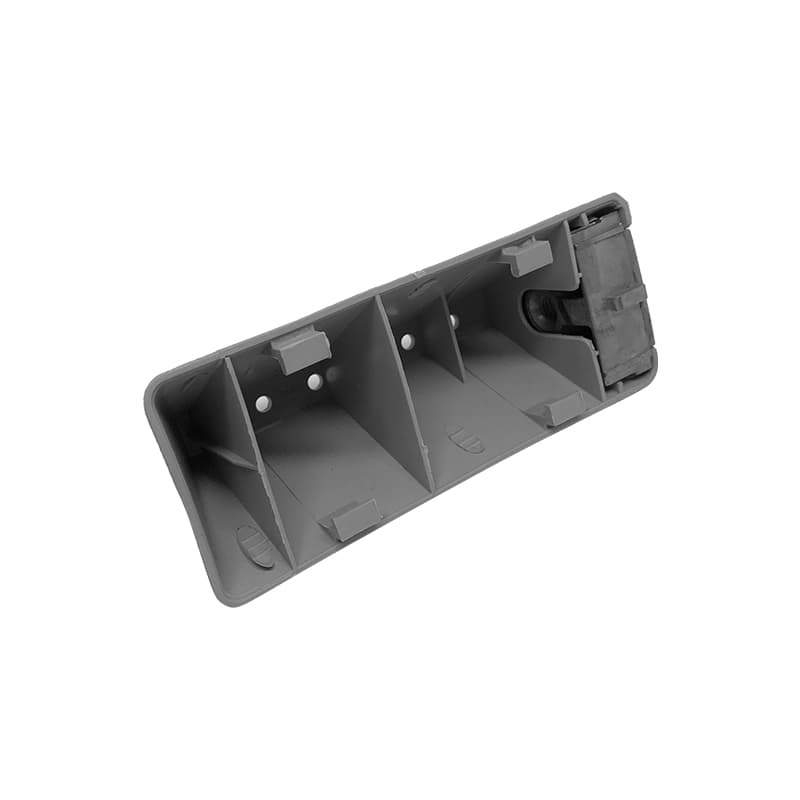

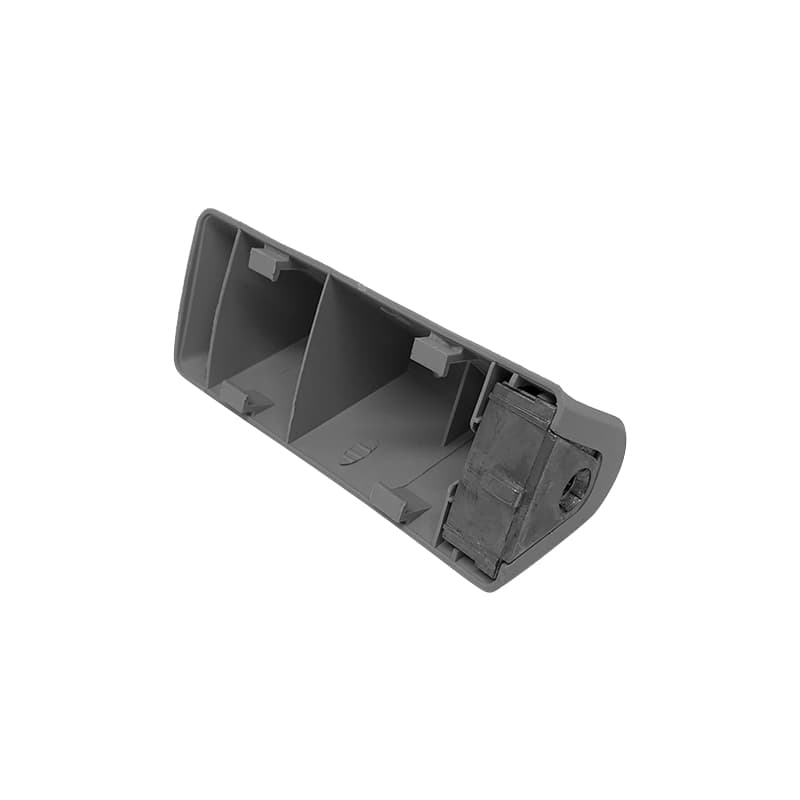

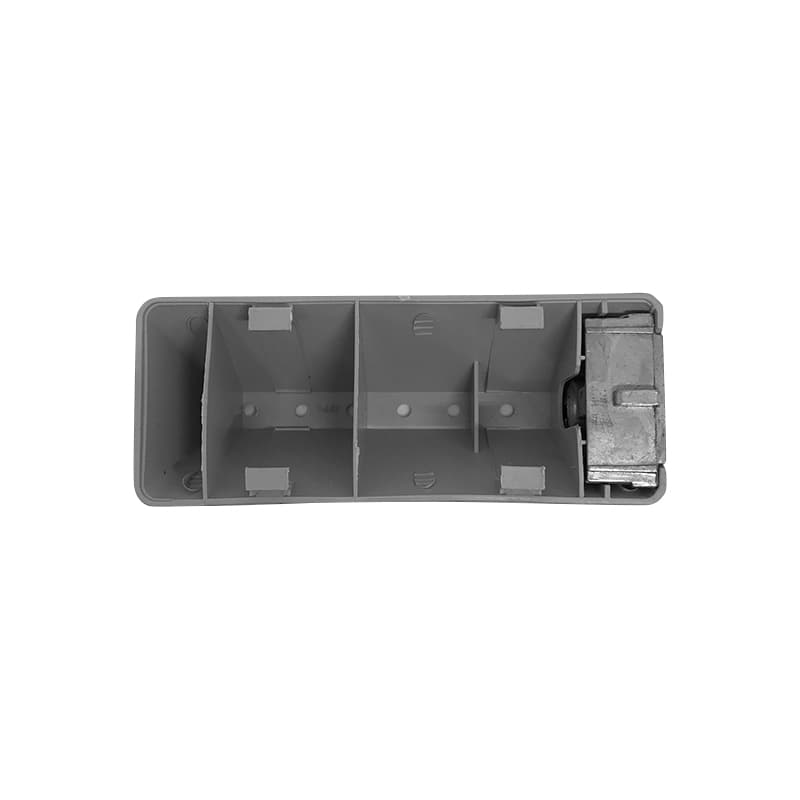

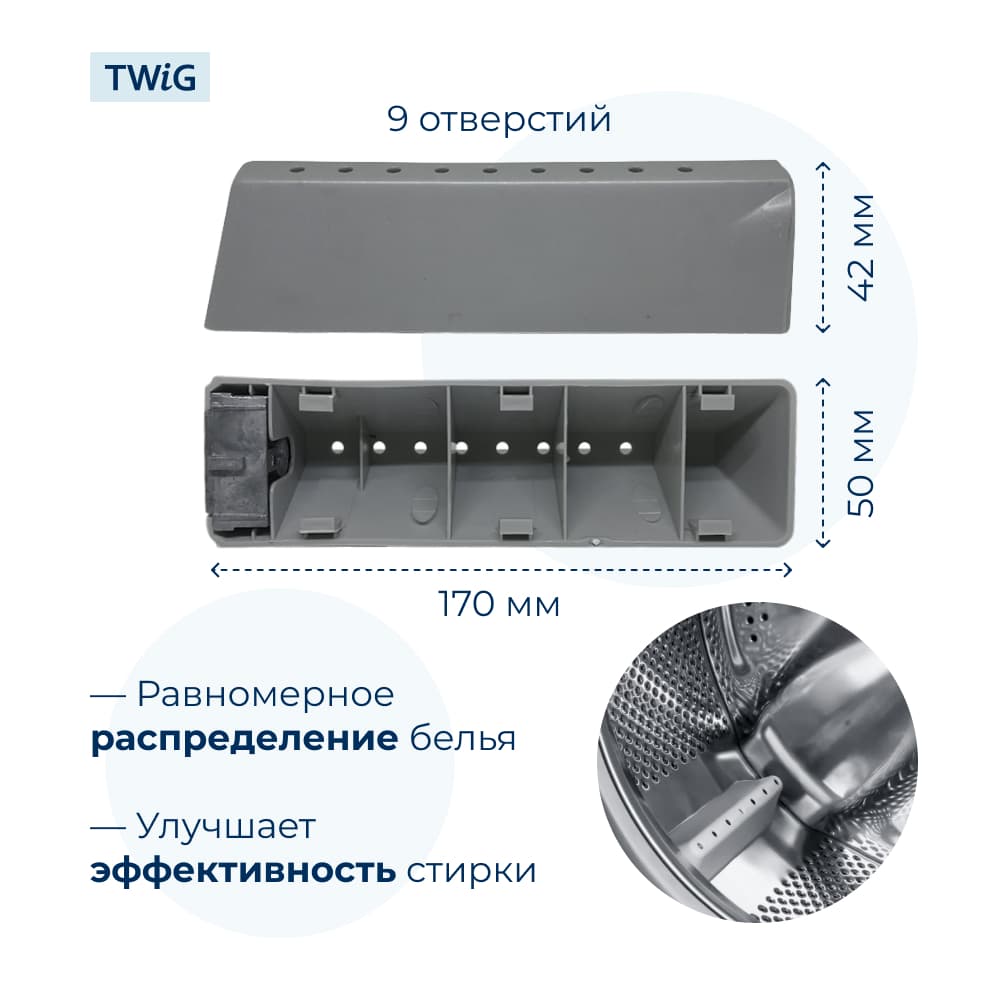

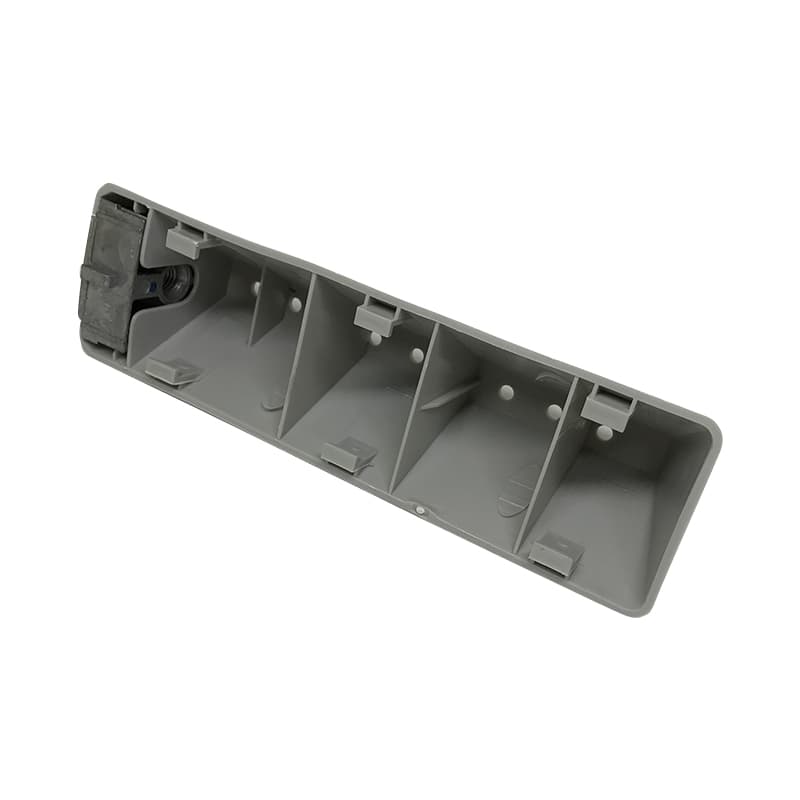

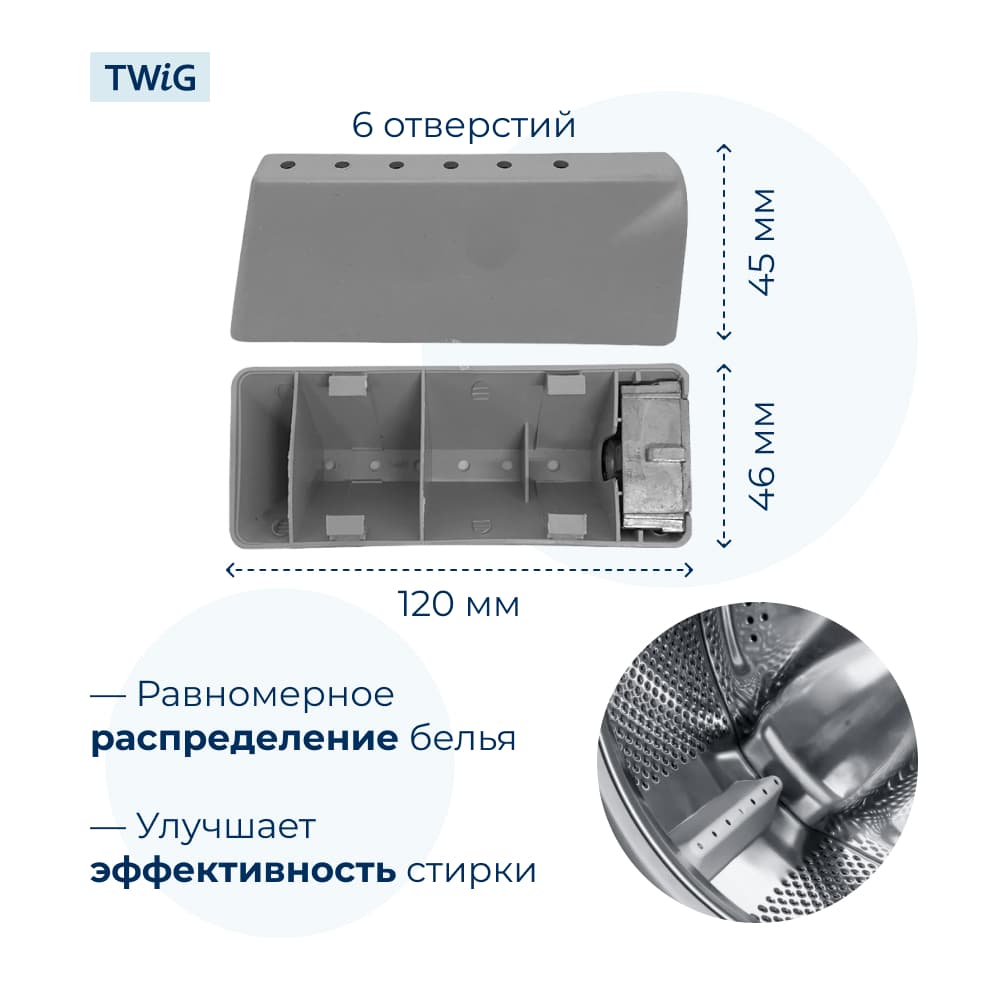

Стук, скрежет и удары при вращении барабана, бельё застревает	Износ или обламывание бойников (ребёр) барабана — деталь со временем трескается от постоянных ударов влажного белья и крупных вещей	Бойник барабана DC97-02051B или DC97-02051D в зависимости от модели

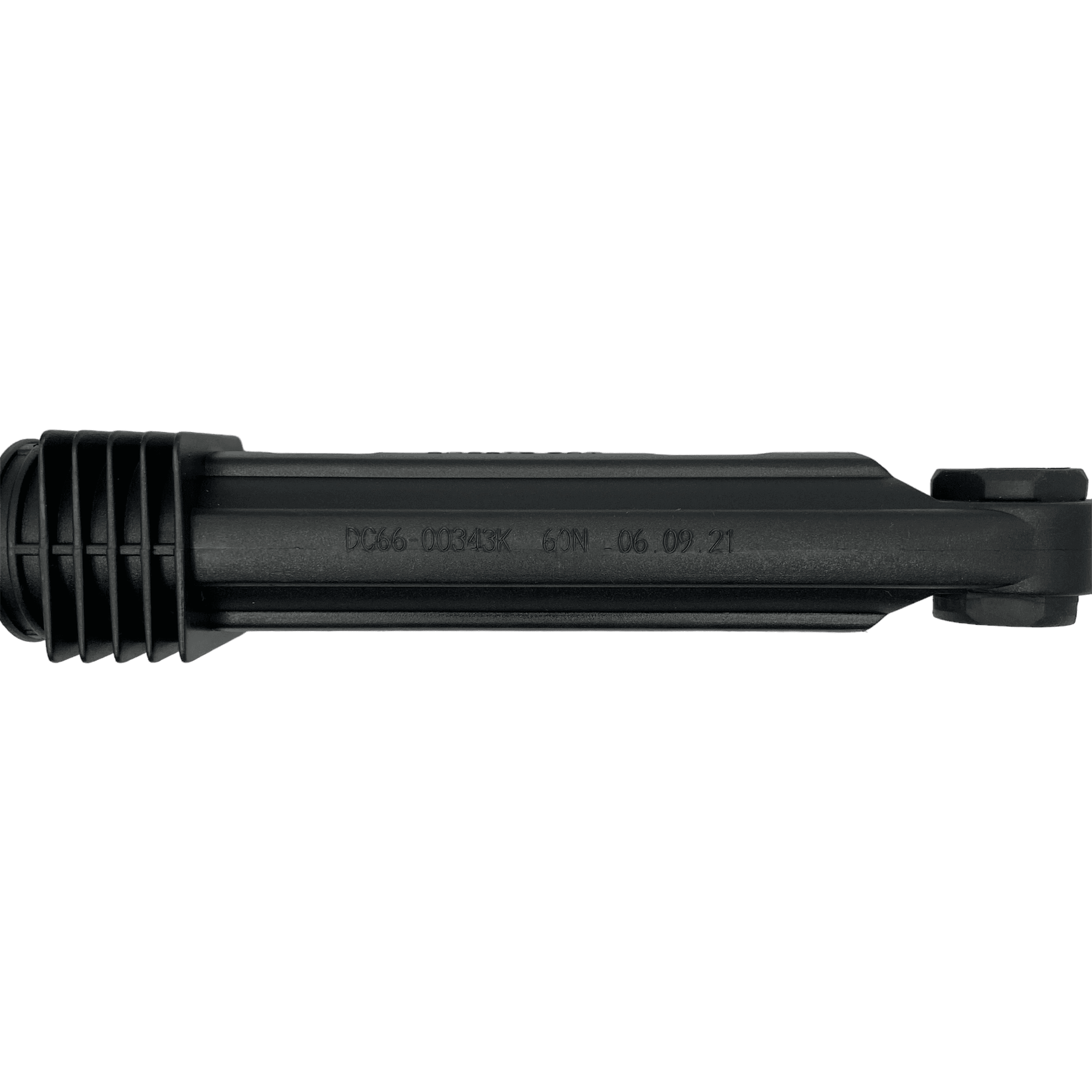

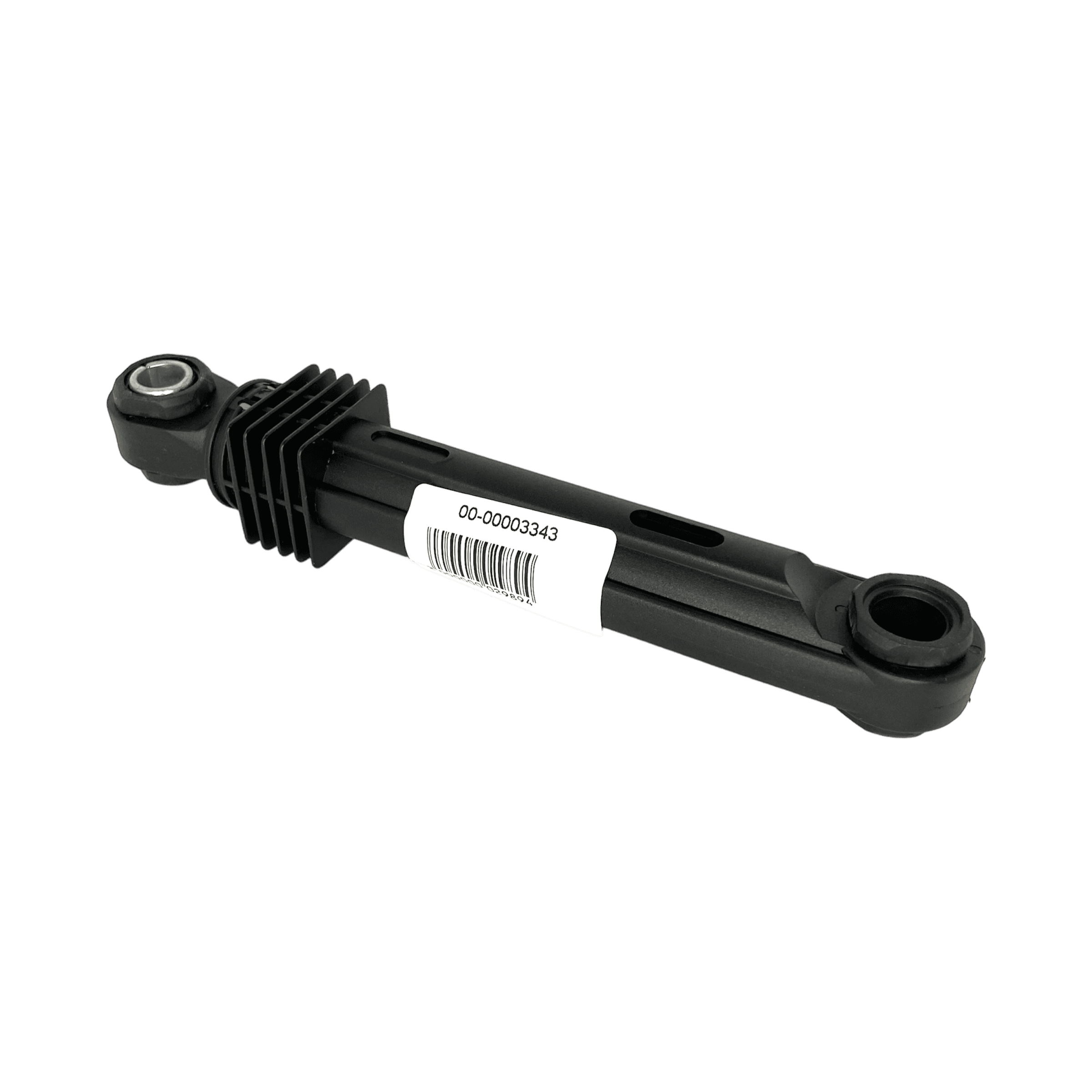

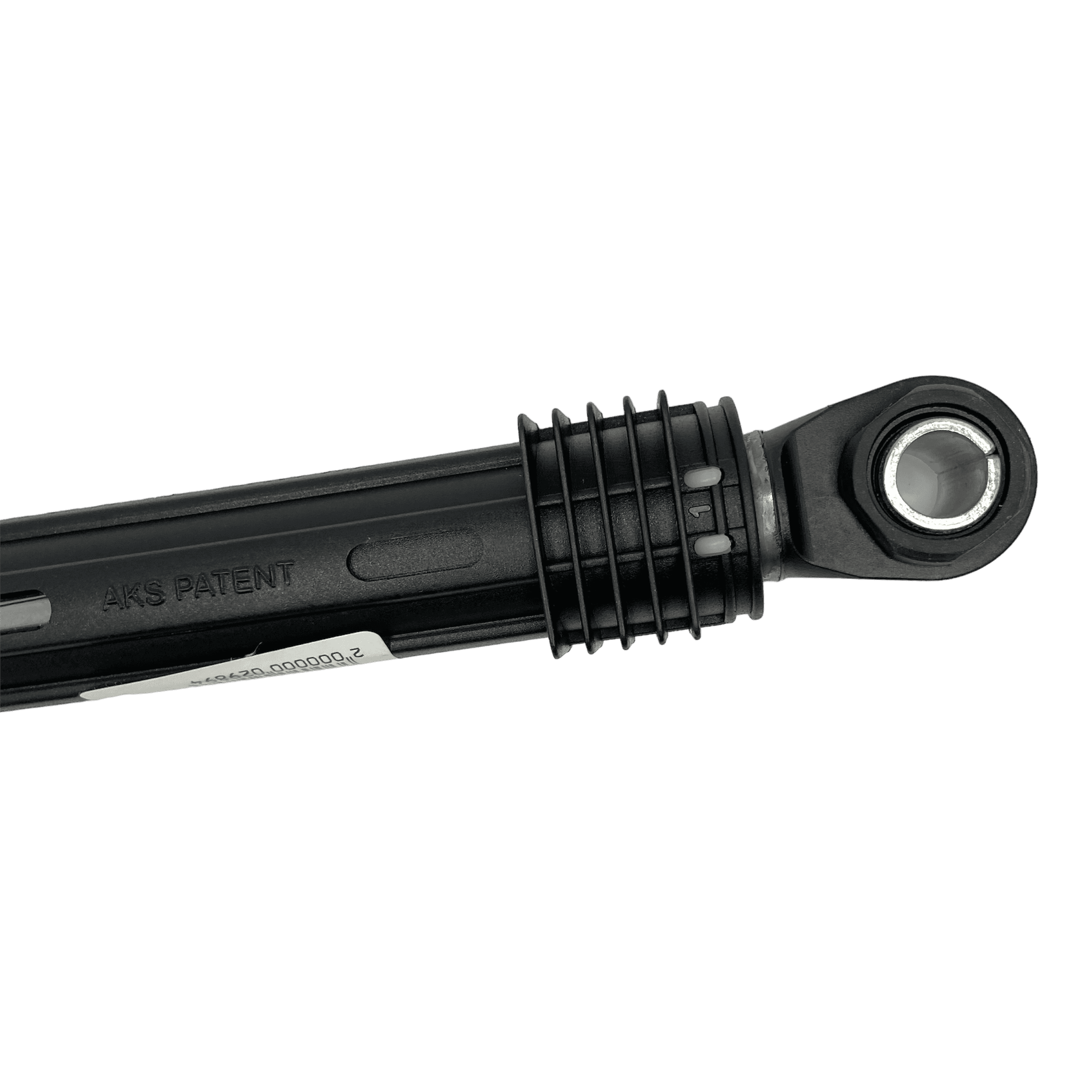

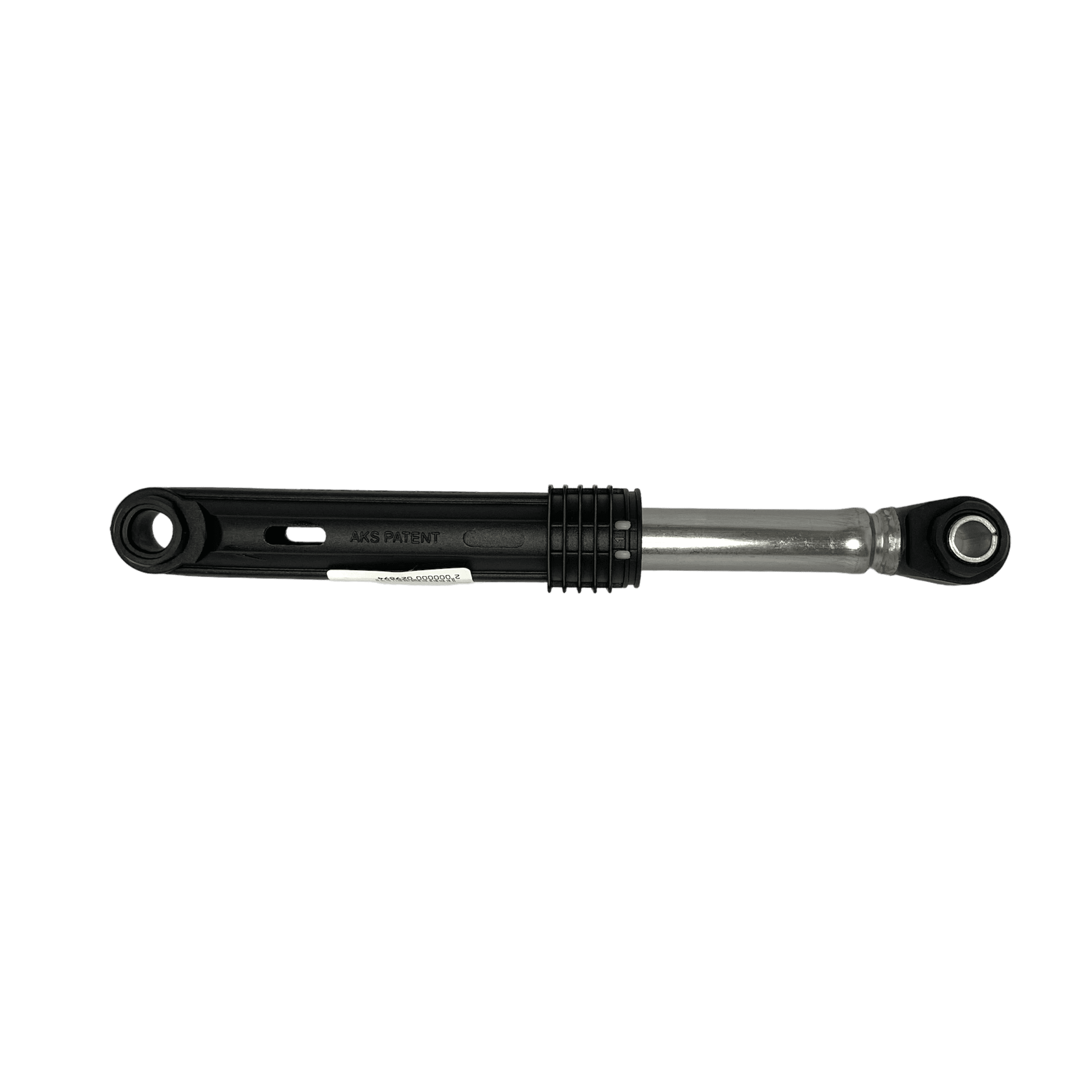

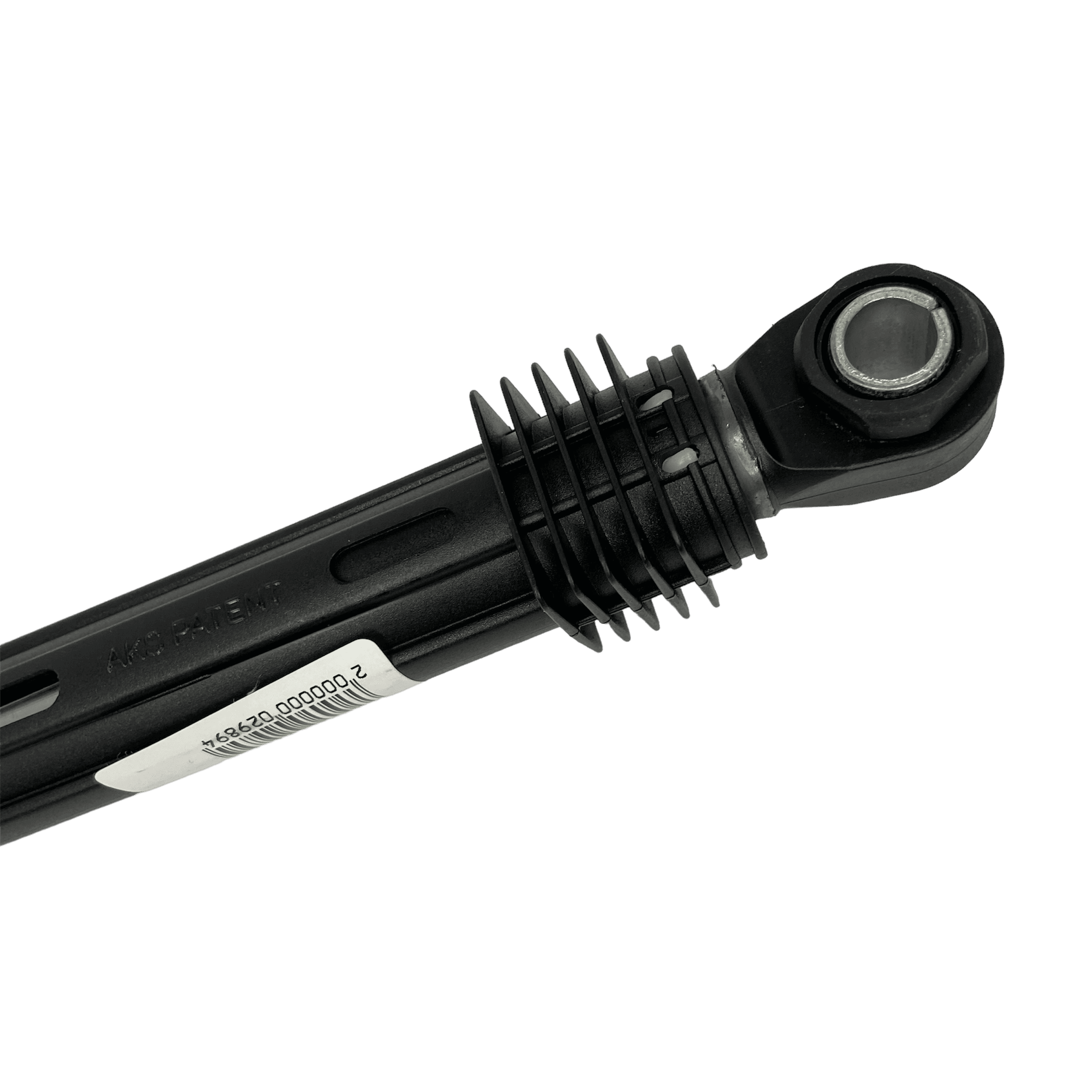

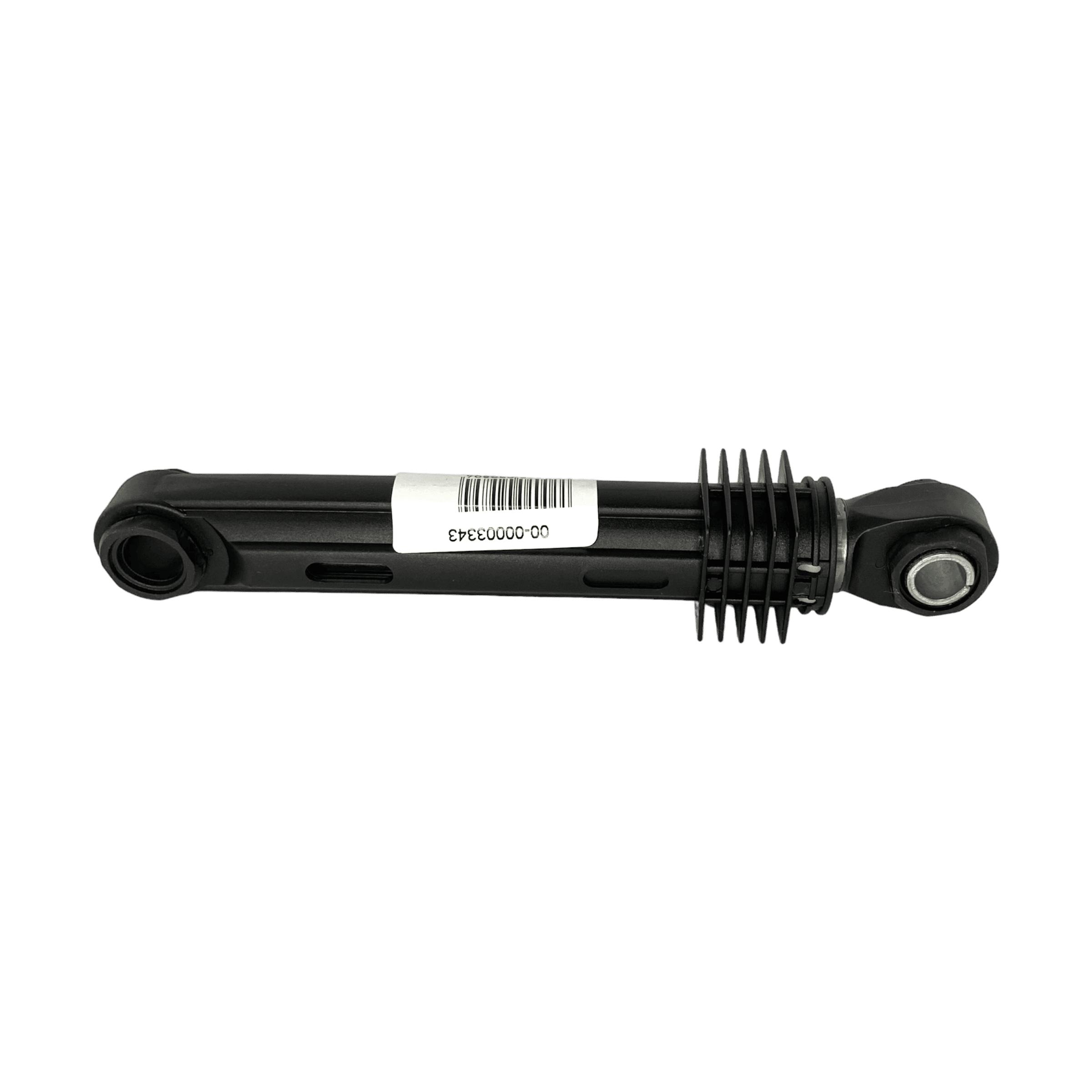

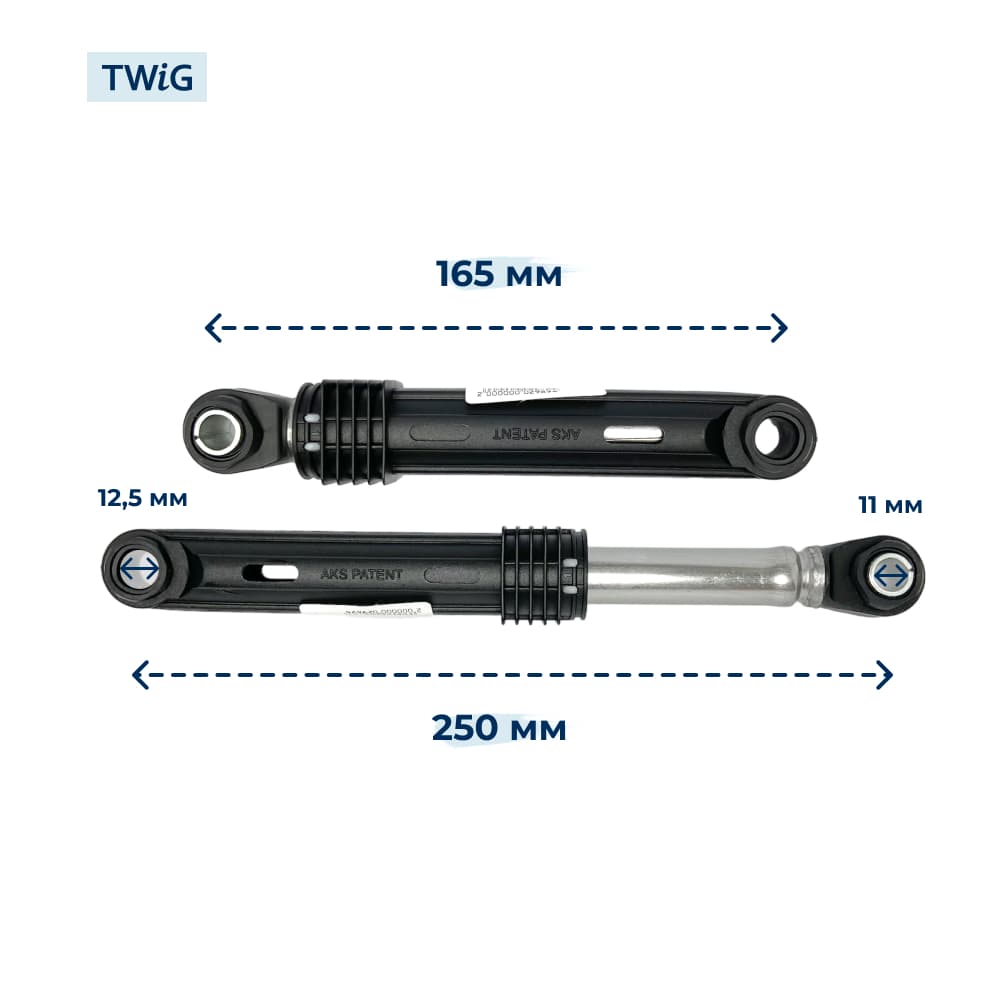

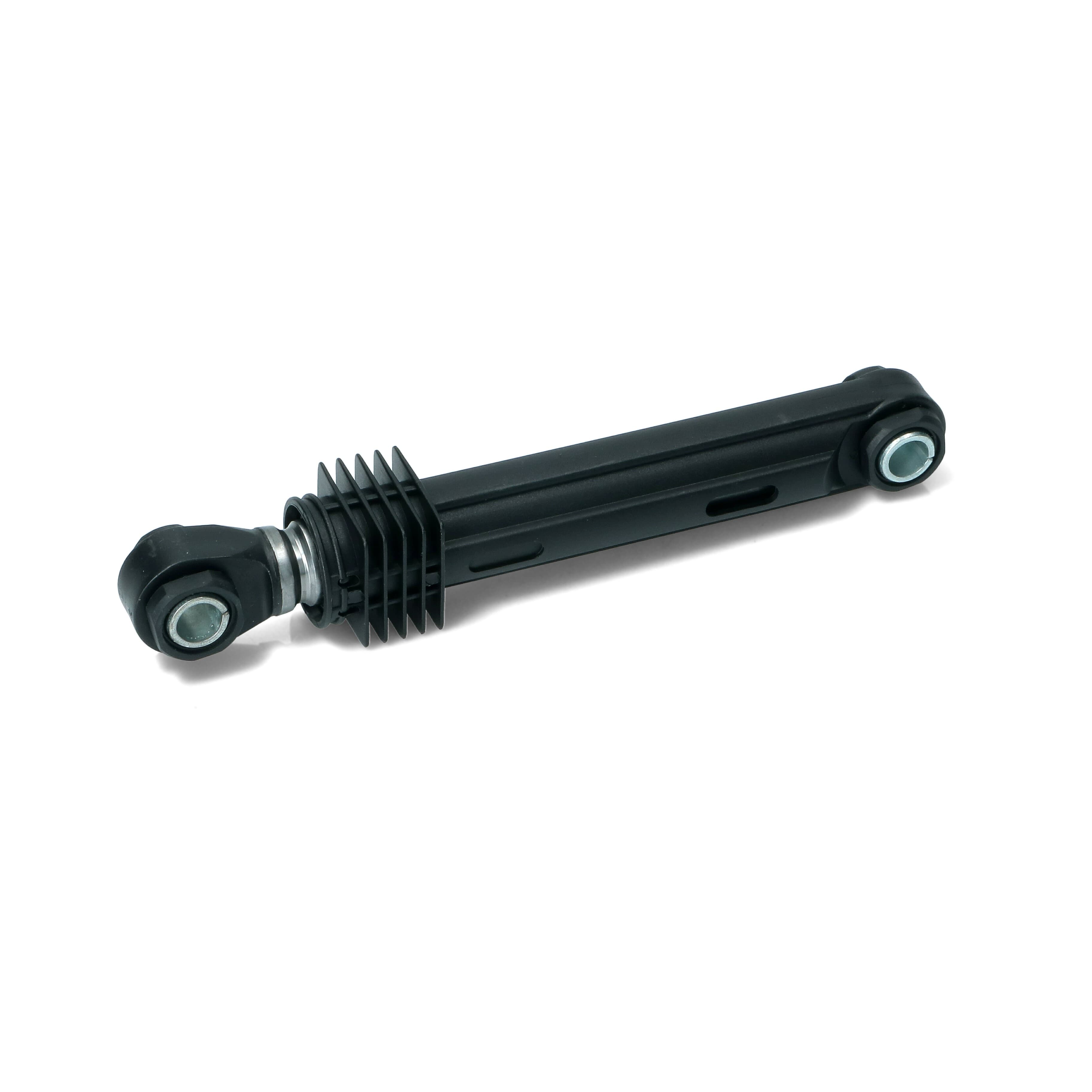

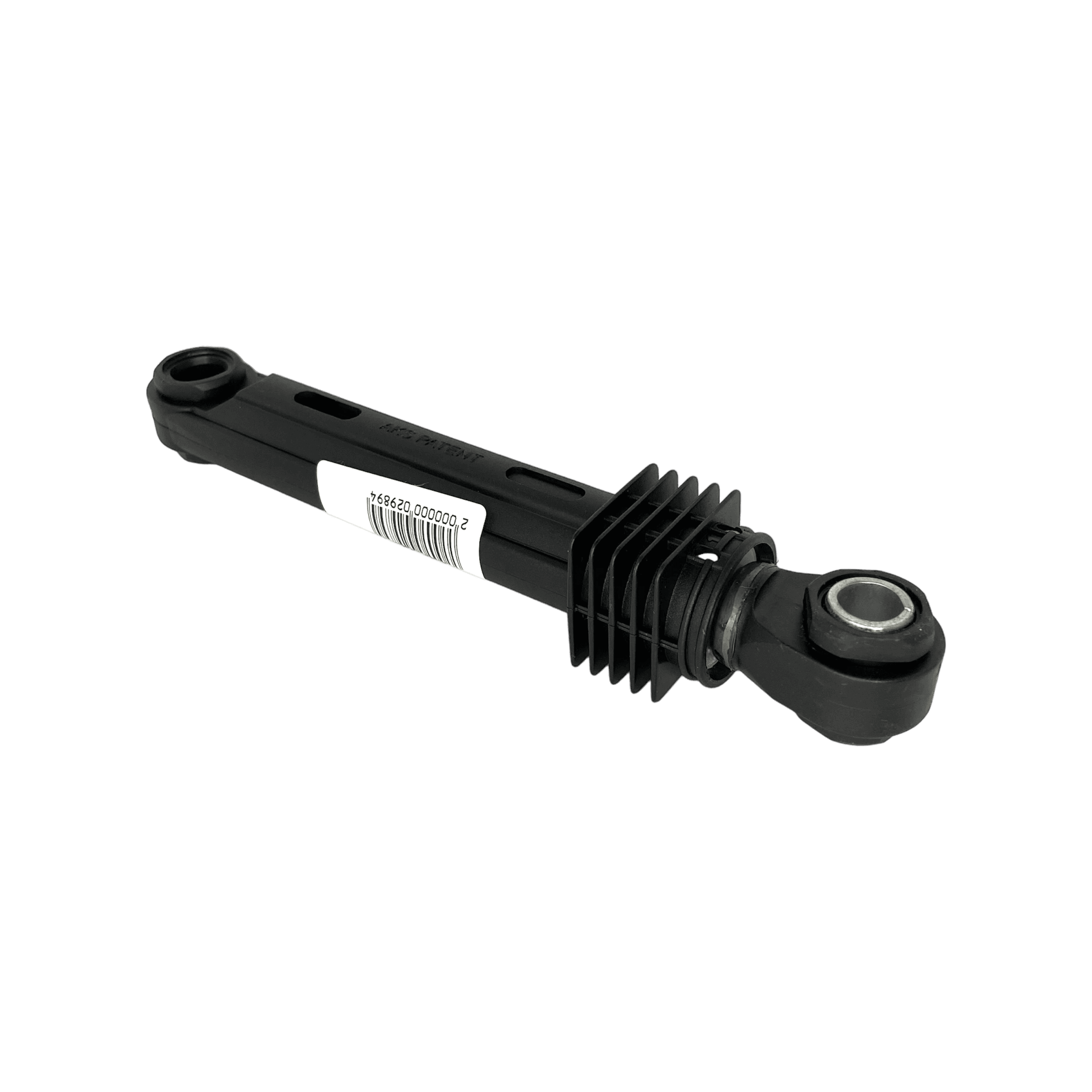

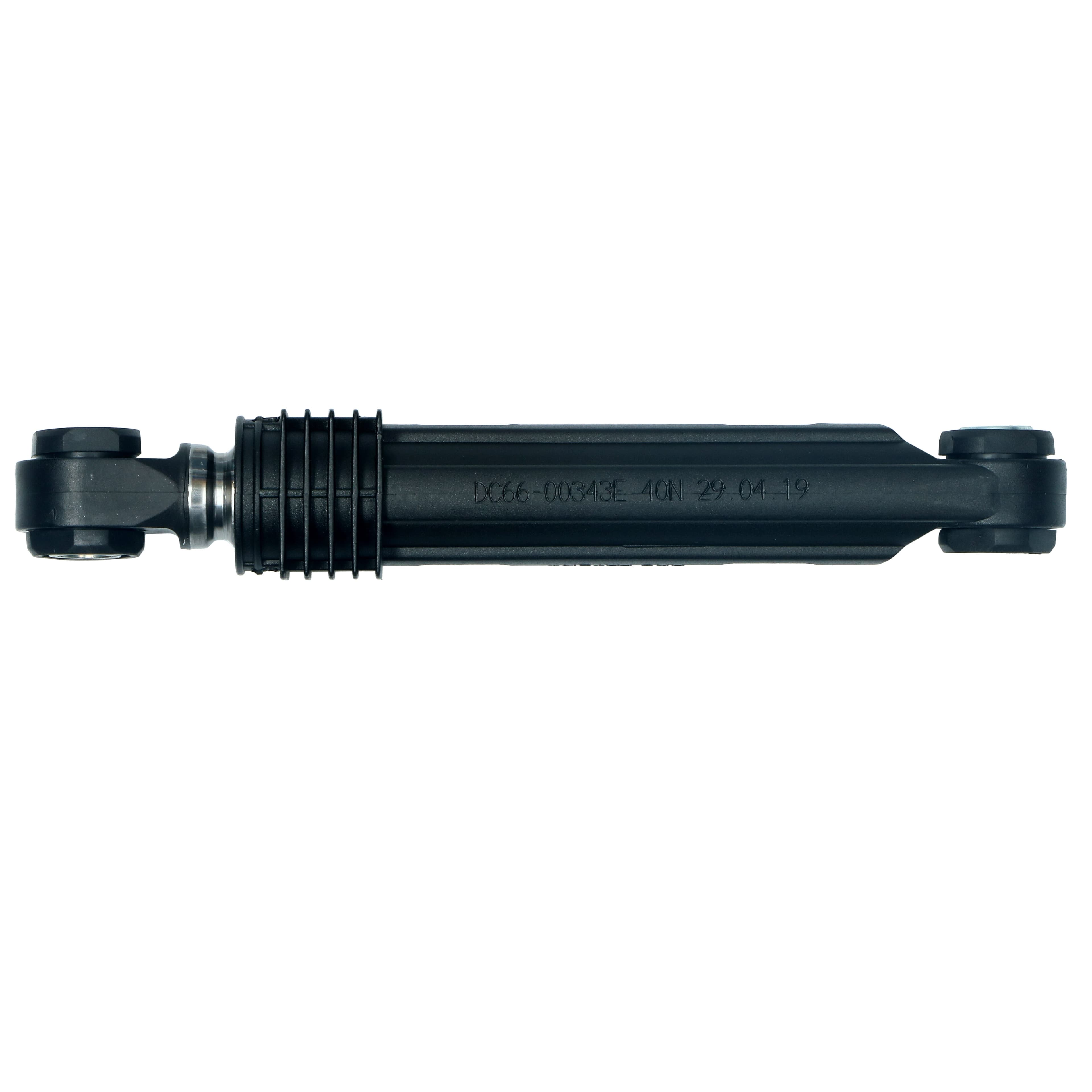

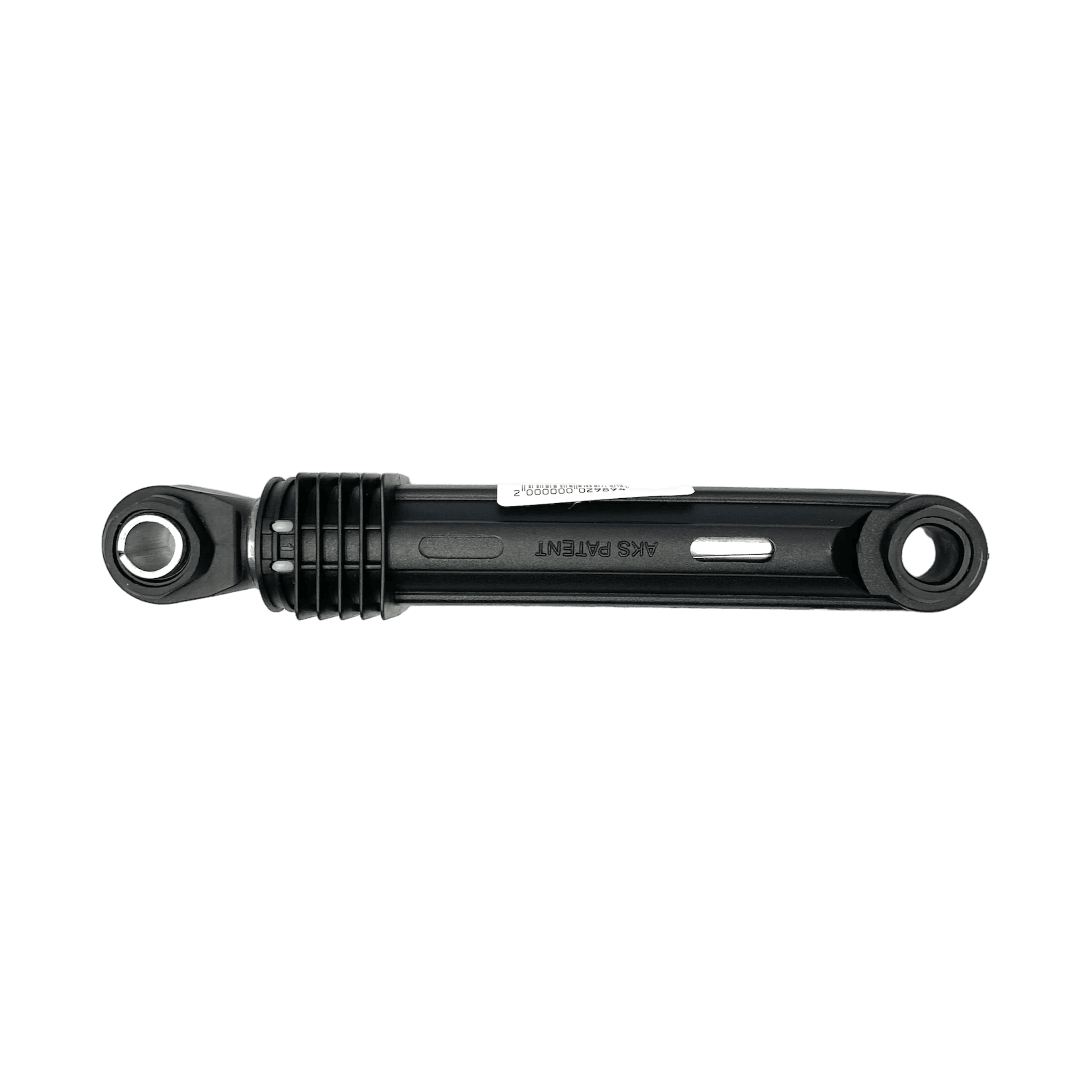

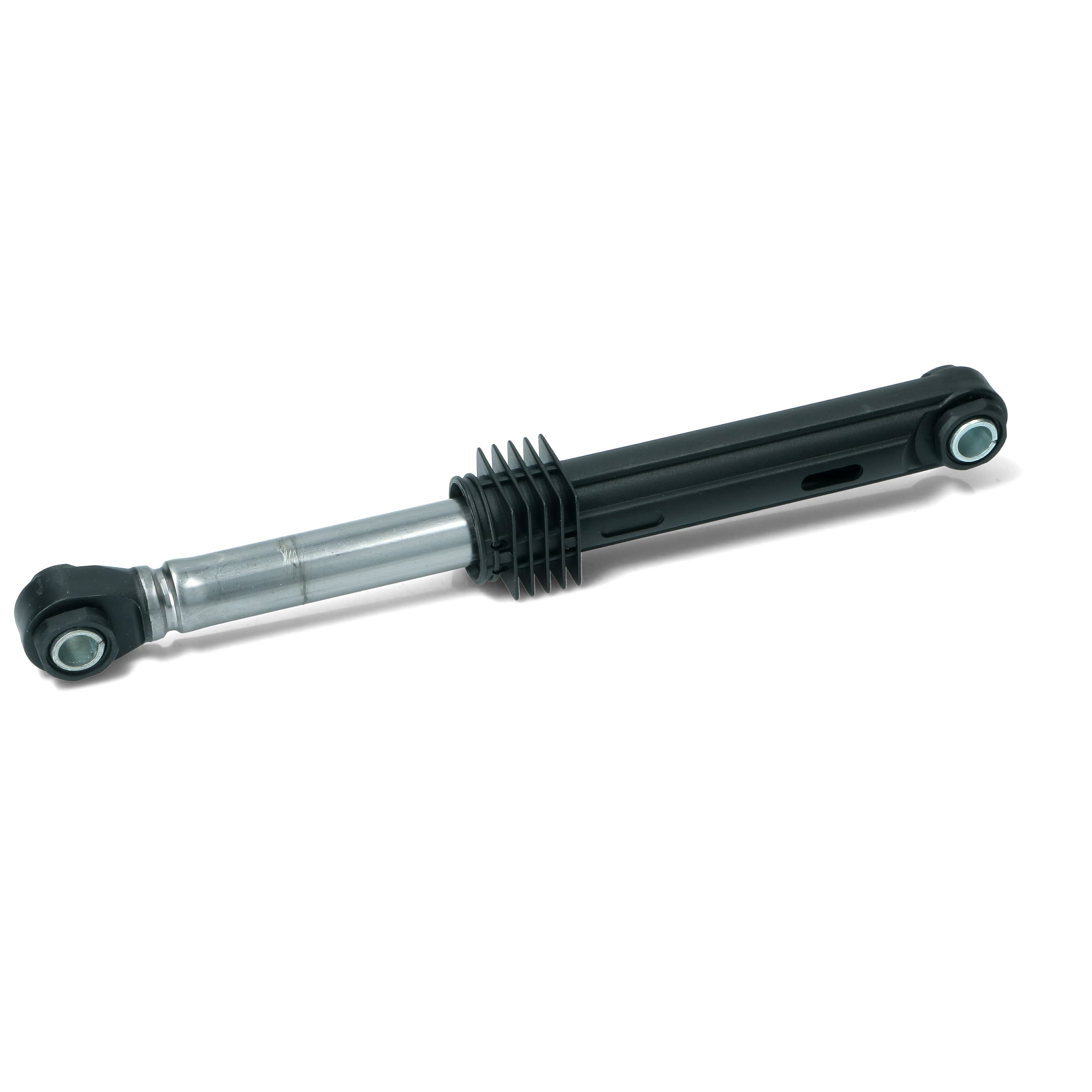

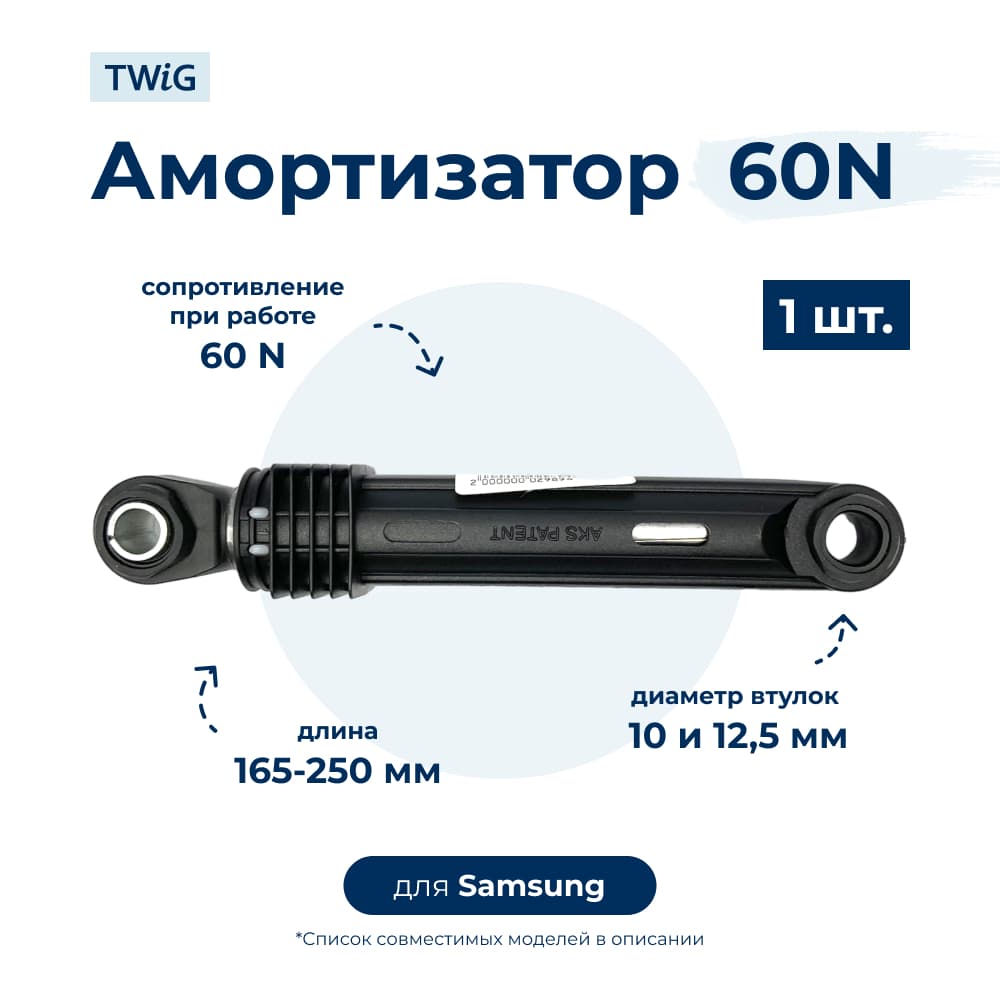

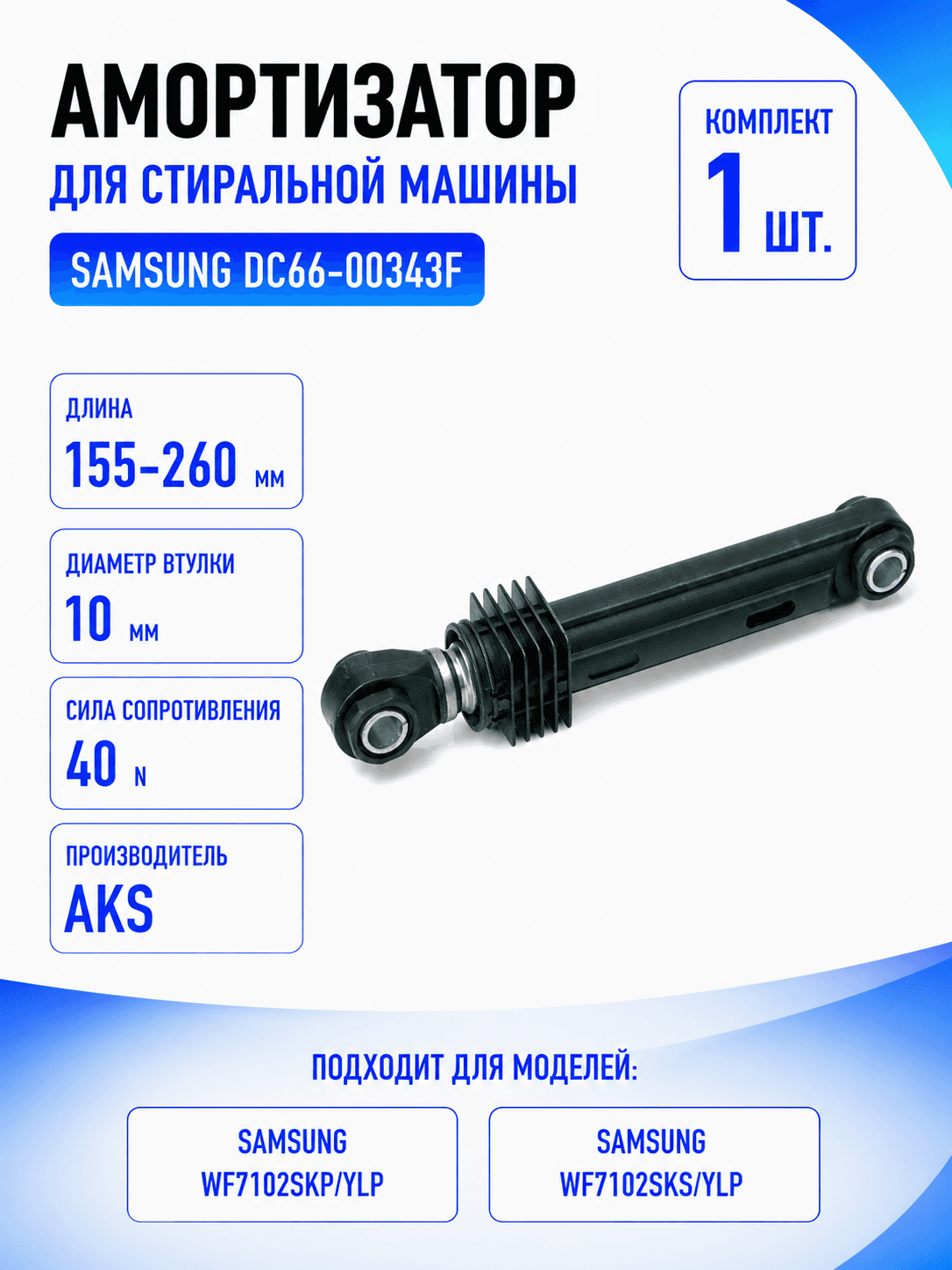

Машина сильно вибрирует, «скачет» при отжиме, самопроизвольно прерывает цикл отжима	Разрушение амортизаторов бака (гасителей колебаний). Из-за чрезмерной амплитуды колебаний тахогенератор и датчики отправляют модулю нестабильные сигналы, и электроника воспринимает это как аварийный дисбаланс, обрывая отжим	Амортизаторы DC66-00343F, DC66-00343G, DC66-00343K или DC66-00531A — точный артикул зависит от модели машины
Барабан не крутится вовсе, крутится только в одну сторону, отсутствует отжим	Выгорел симистор или реле управления двигателем на силовом модуле, обгорели контакты разъёмов подключения обмотки статора и щёток ротора, реже — неисправность самого приводного мотора	Диагностика и ремонт силового модуля, проверка разъёмов мотора, при необходимости замена двигателя

Как видно из таблицы, часть «электронных» на первый взгляд симптомов на самом деле связана с механикой — амортизаторами и бойниками барабана. Прежде чем менять дорогую плату, опытный мастер всегда проверяет состояние этих узлов, потому что их износ создаёт нагрузки и вибрации, которые модуль интерпретирует как ошибку и на всякий случай останавливает программу.

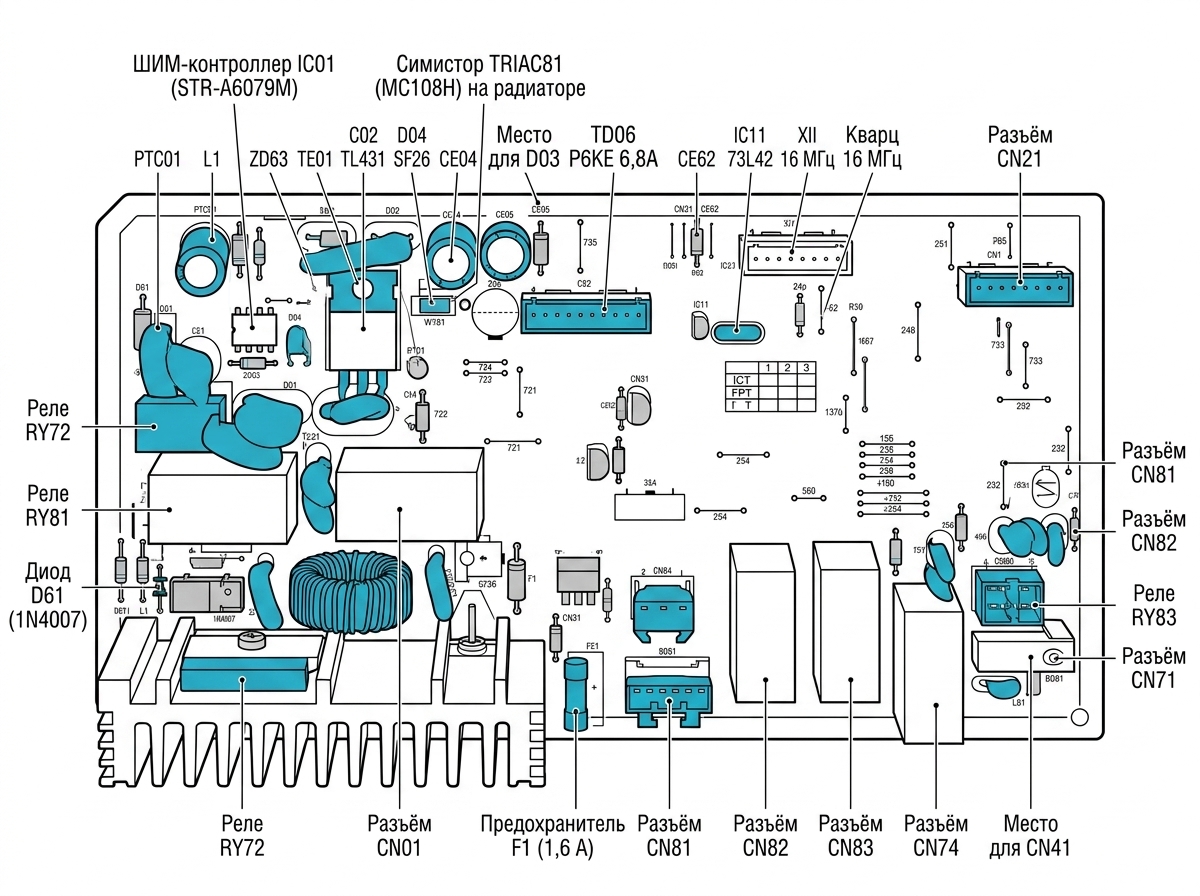

Силовой модуль DC92-01080A стиральной машины Samsung: расположение основных компонентов — именно эти элементы чаще всего выходят из строя

Как продлить срок службы техники

Следите за напряжением в сети. Скачки и просадки напряжения — главный враг источника питания модуля. При частых перепадах имеет смысл использовать стабилизатор напряжения.
Не перегружайте барабан. Превышение допустимого веса белья увеличивает ударную нагрузку на бойники барабана и амортизаторы, ускоряя их износ.
Устанавливайте машину строго по уровню. Перекос корпуса перегружает один или два амортизатора сильнее остальных, из-за чего они изнашиваются неравномерно и быстрее выходят из строя.
Проверяйте карманы одежды. Монеты, ключи и мелкие металлические предметы, попавшие между барабаном и баком, повреждают бойники и создают дополнительную вибрацию.
Не оставляйте машину без слива воды надолго. Застоявшаяся вода и конденсат способствуют коррозии контактов разъёмов, что приводит к плохому контакту в цепях модуля.
Не игнорируйте посторонние звуки и вибрацию. Своевременная замена изношенных амортизаторов или бойников барабана обходится дешевле, чем ремонт модуля, вышедшего из строя из-за постоянных перегрузок и ударных нагрузок.

Помните, что стиральная машина — это устройство, подключённое к сети 220 В и заливной воде одновременно, поэтому любые работы с электронными модулями, проводкой и разъёмами нужно выполнять только при полностью обесточенной и отключённой от водопровода машине. Диагностику плат под напряжением должен проводить только специалист с соответствующей квалификацией и средствами защиты.

Если вы не уверены, какая именно деталь подходит для вашей стиральной машины, проще всего подобрать запчасти по модели вашей техники — это исключит ошибку с артикулом амортизатора, бойника или патрубка.

Вопросы и ответы

Можно ли восстановить модуль DC92 без его полной замены?

Да, во многих случаях достаточно заменить конкретный сгоревший элемент — симистор, реле, конденсатор источника питания или супрессор защиты. Но для этого нужна точная диагностика с прозвонкой цепей, поэтому такую работу лучше доверить мастеру с опытом ремонта электроники бытовой техники.

Почему машина выдаёт ошибку дисбаланса, хотя белья немного?

Чаще всего причина не в перегрузке барабана, а в изношенных амортизаторах, которые перестали гасить колебания бака. Модуль фиксирует избыточную вибрацию через датчики и прерывает отжим в целях безопасности, даже если загрузка совершенно нормальная.

Как отличить поломку модуля от механической неисправности по симптомам?

Если машина полностью не реагирует на кнопки, нет индикации и звука реле — с высокой вероятностью проблема в электронике. А вот стук, вибрация, скачки корпуса и посторонние звуки при вращении барабана почти всегда указывают на механику: амортизаторы, бойники барабана, подшипники.

Где посмотреть все доступные запчасти для стиральных машин Samsung?

Полный перечень амортизаторов, бойников барабана, патрубков и других деталей для разных серий стиральных машин Samsung собран в разделе запчастей для стиральных машин — там можно подобрать нужную позицию по артикулу или модели.
