Модуль ERF2000 холодильников Electrolux, AEG, Zanussi: неисправности
Холодильники Electrolux, AEG и Zanussi выпускаются в рамках одного концерна и часто строятся на общей технической платформе. Это касается не только компрессоров и корпусной фурнитуры, но и «мозгов» аппарата — электронного модуля управления. Одним из самых массовых решений, применявшихся в бытовых холодильных приборах этих трёх брендов (а также в некоторых моделях Küppersbusch, Privileg, De Dietrich), стало семейство модулей ERF, и в частности версия ERF2000. Разберём, как он устроен, какие поломки холодильников с этим модулем встречаются чаще всего и что делать, чтобы техника служила дольше.
- Устройство и особенности модуля ERF2000
- Топ-5 типовых неисправностей
- Как продлить срок службы холодильника
- Вопросы и ответы
Устройство и особенности модуля ERF2000
Электронные модули семейства ERF1050/2000/2021/2050 разрабатывались для применения в бытовых холодильных приборах различных ценовых категорий концерна Electrolux и ряда других производителей. Сам ERF2000 существует в нескольких аппаратных вариантах — ERF2000, ERF2000P, ERF2000P-01, ERF2000P-02 и так далее, и в общей сложности эта платформа применялась в нескольких сотнях моделей однокамерных и двухкамерных холодильников, морозильников и холодильных шкафов брендов Electrolux, AEG и Zanussi.
Разные аппаратные версии модуля отличаются друг от друга набором функций:
- количеством силовых симисторов для управления одним или двумя компрессорами;
- наличием цепей управления вентилятором, электромагнитным клапаном, ТЭНом испарителя и дренажным ТЭНом;
- числом каналов для подключения датчиков температуры (обычно 3–4 канала);
- наличием микросхемы энергонезависимой памяти для хранения настроек;
- поддержкой силовой платы управления компрессором с изменяемой скоростью вращения (так называемый FSD-компрессор, инверторного типа).
В зависимости от модели холодильника и версии прошивки к одному и тому же модулю может подключаться до семи разновидностей панелей управления — от простых индикаторных до полноценных дисплейных. Именно поэтому диагностика по внешним симптомам не всегда напрямую указывает на конкретный узел: сначала важно понять, идёт ли речь о механике (дверь, петли, уплотнители, ручки) или об электронной части управления.
Топ-5 типовых неисправностей
Ниже — наиболее распространённые проблемы, с которыми сталкиваются владельцы холодильников Electrolux, AEG и Zanussi с электронным управлением на базе ERF2000, и логика их устранения.
| Симптом | Вероятная причина | Что обычно требуется |
|---|---|---|
| Холодильник не включается или совсем не морозит, компрессор молчит | Обрыв в цепи запуска компрессора на модуле, неисправность силового симистора, обрыв датчика температуры или его проводки | Диагностика модуля и датчиков; при выходе из строя механического узла регулировки температуры — термостат для холодильника |
| Компрессор работает почти без остановки, продукты подмерзают, в камере слишком холодно | Неисправен датчик температуры или термостат, модуль не получает корректный сигнал и держит компрессор постоянно включённым | Замена термостата, проверка датчиков модуля; для контроля реальной температуры полезен отдельный термометр для холодильника |
| Дверь провисла, неплотно закрывается, в камере образуется наледь и конденсат | Износ петель дверей — со временем шарниры разбалтываются под весом дверцы, особенно на активно используемых холодильниках | Петля верхняя и петля нижняя двери |
| Отваливается декоративная накладка фасада или разболталось крепление панели двери | Пластиковый крепёж фасада со временем теряет упругость и трескается от постоянных открываний-закрываний | Крепёж фасада двери |

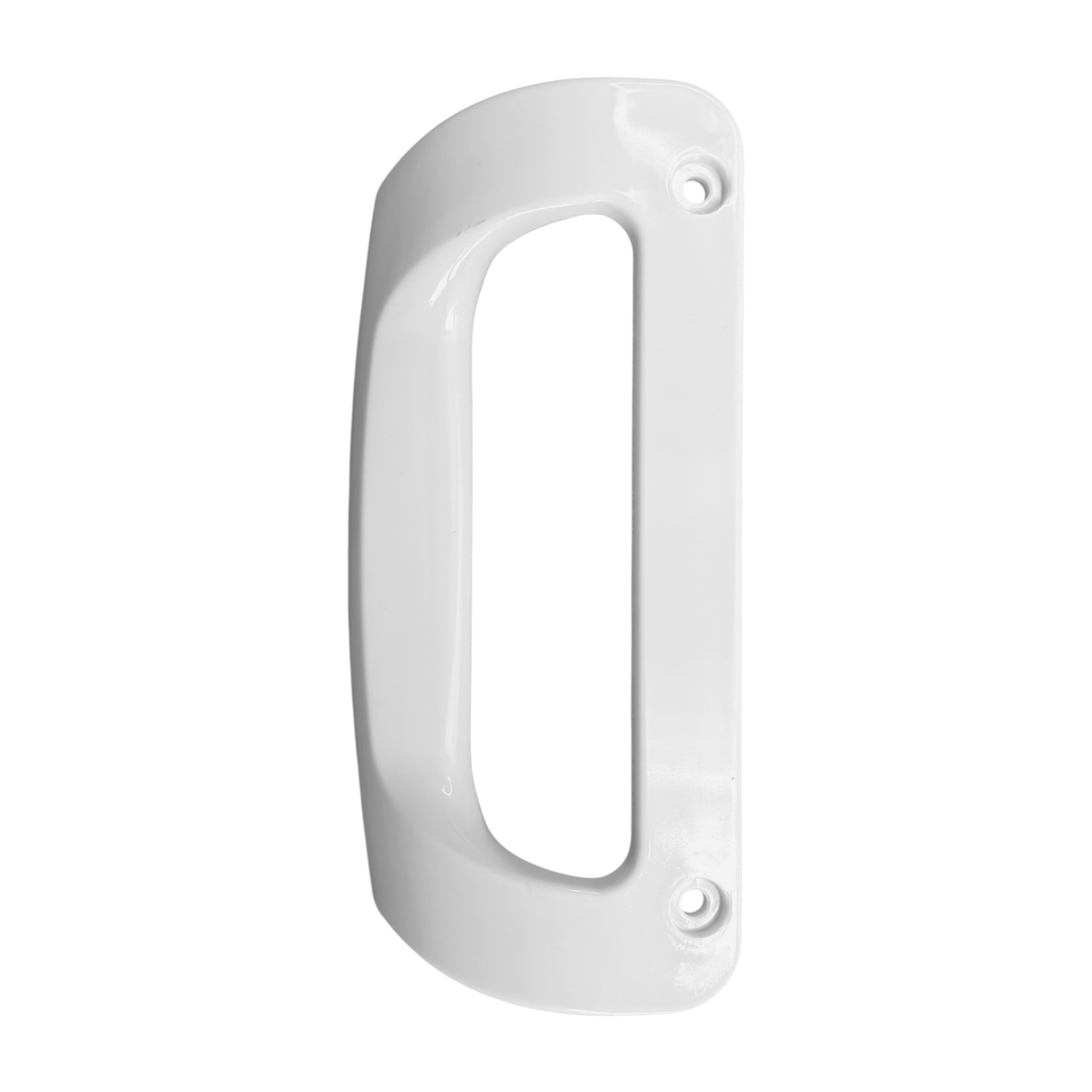

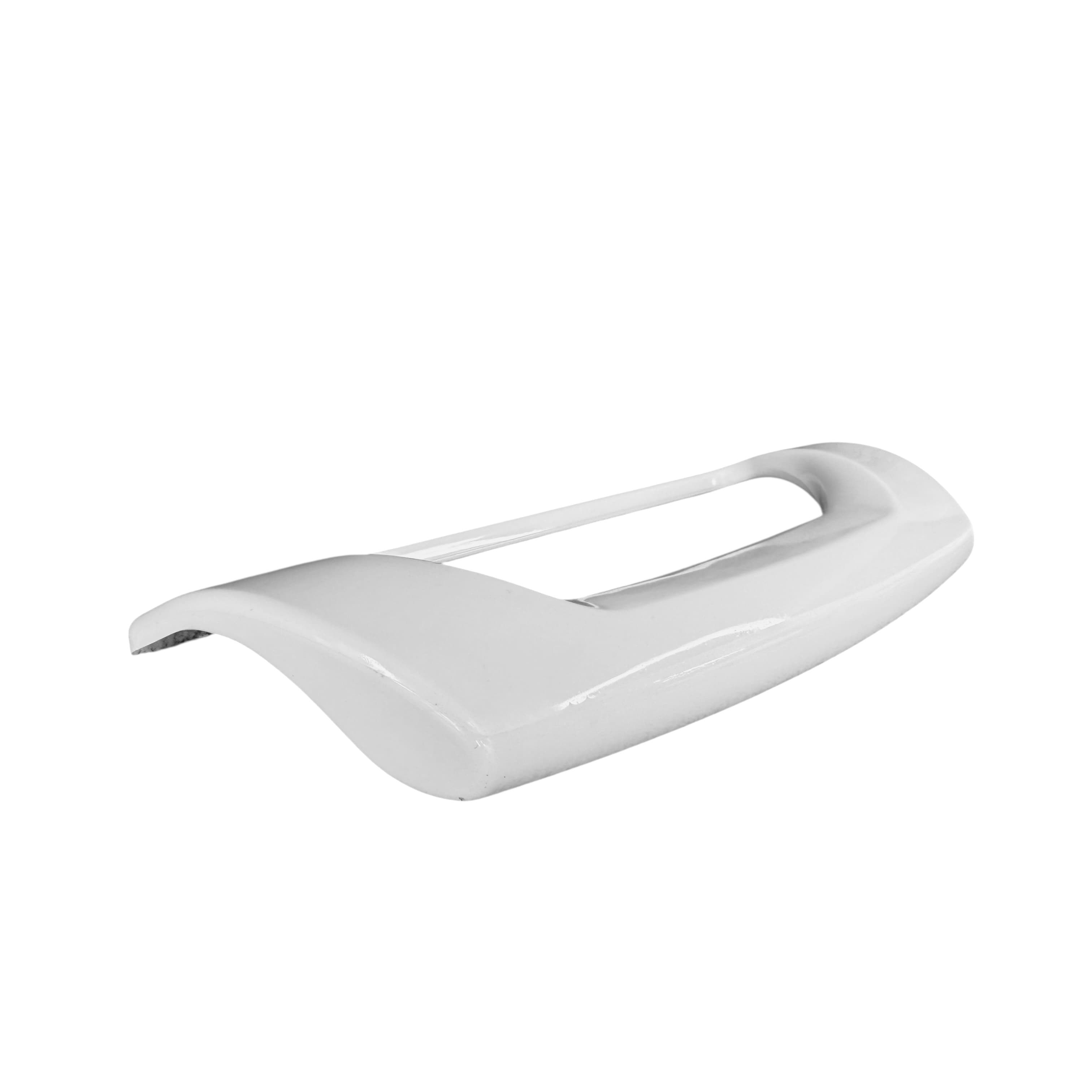

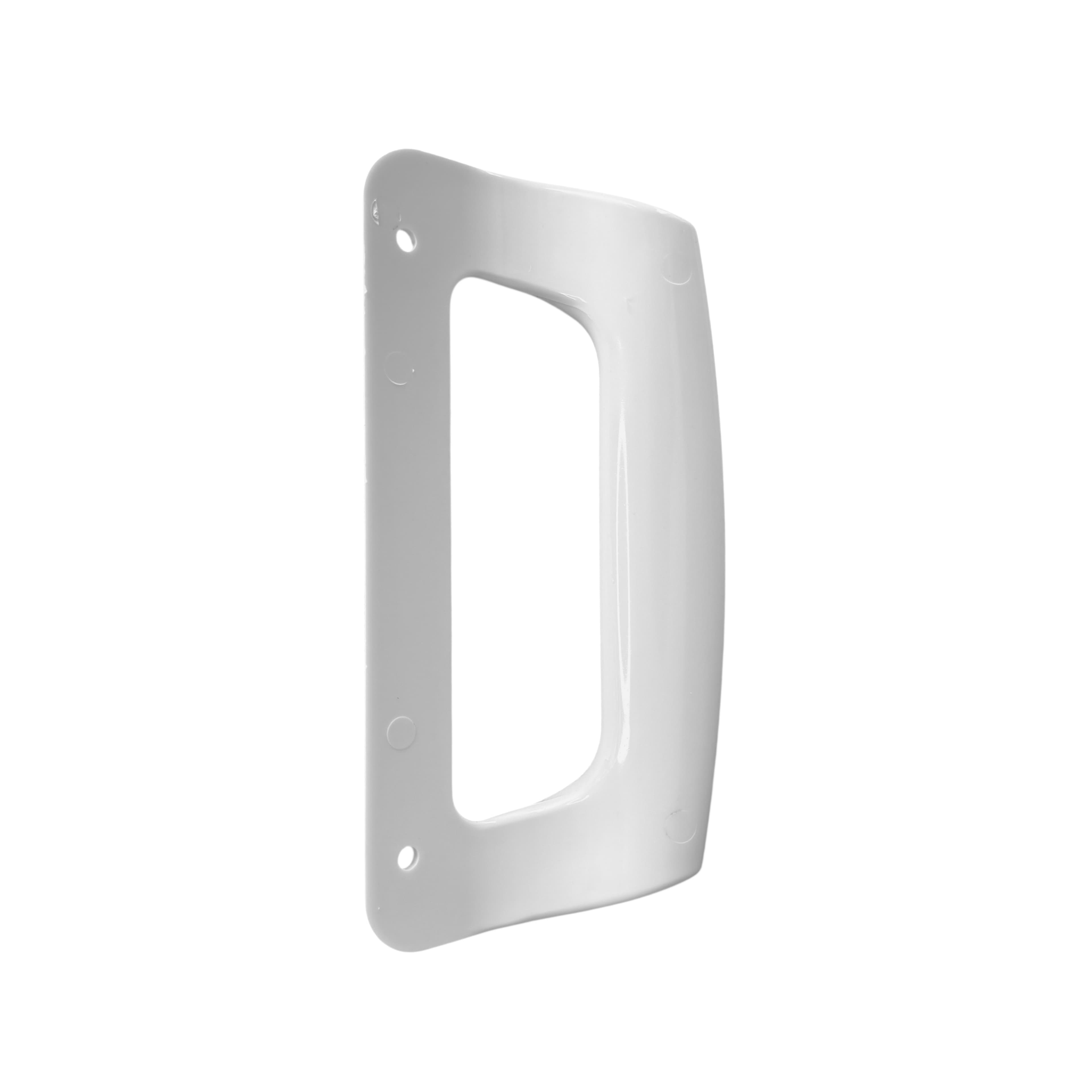

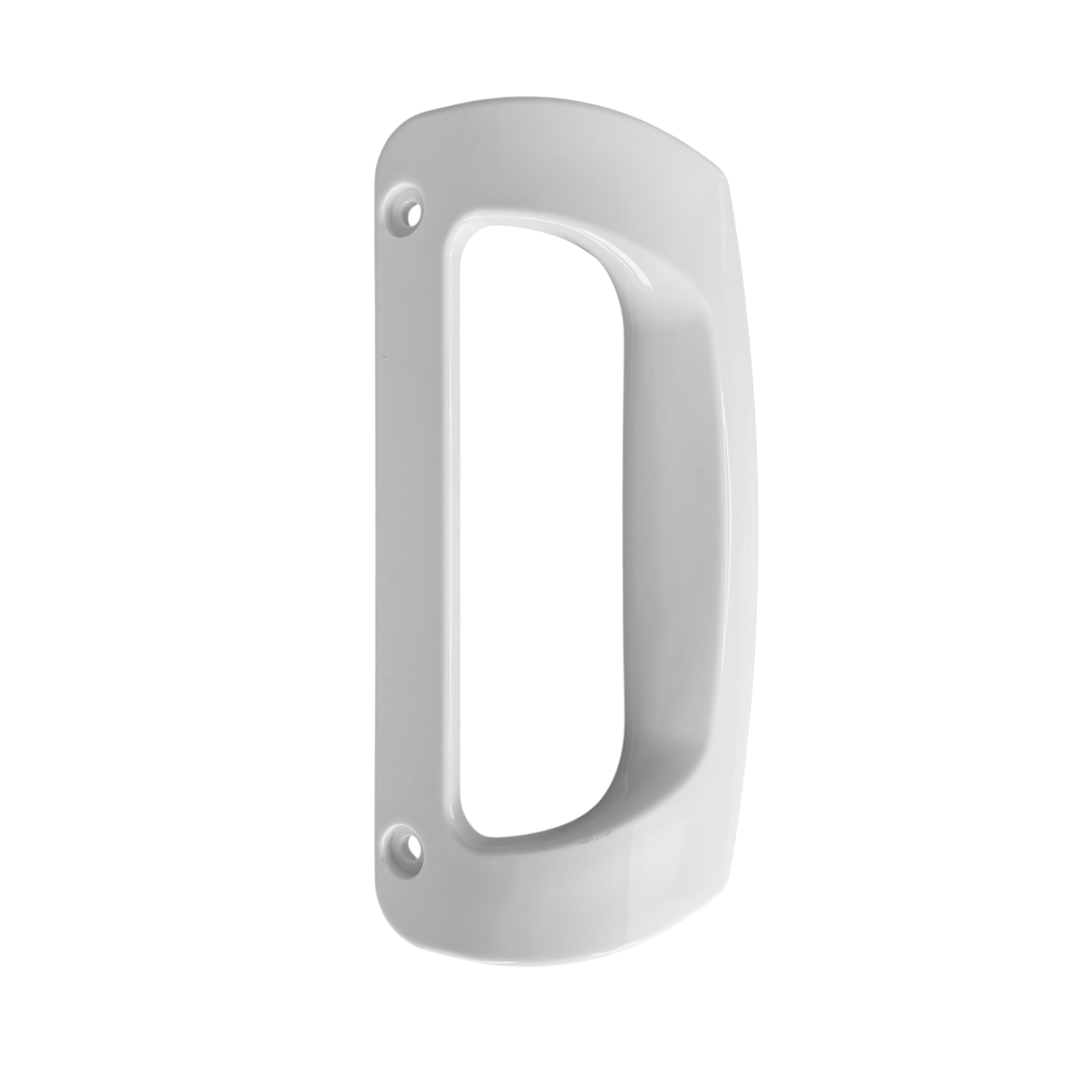

| Ручка двери шатается, треснула или оторвалась | Механический износ пластиковых или металлических элементов ручки, микротрещины от постоянной нагрузки | Ручка для холодильника |
Отдельно стоит сказать о ситуациях, когда холодильник «зависает»: панель управления не реагирует на нажатия, режимы переключаются самопроизвольно, индикация показывает бессмысленные значения. Такое поведение обычно связано со сбоем связи между модулем и панелью управления, повреждением энергонезависимой памяти или выходом из строя элементов самого модуля ERF2000. Это уже не механическая неисправность, а работа с печатной платой и электрическими цепями под напряжением 220 В, поэтому самостоятельная разборка и пайка модуля крайне не рекомендуется — при отсутствии навыков работы с электроникой такой ремонт следует доверить специалисту сервисного центра, соблюдая правила электробезопасности.

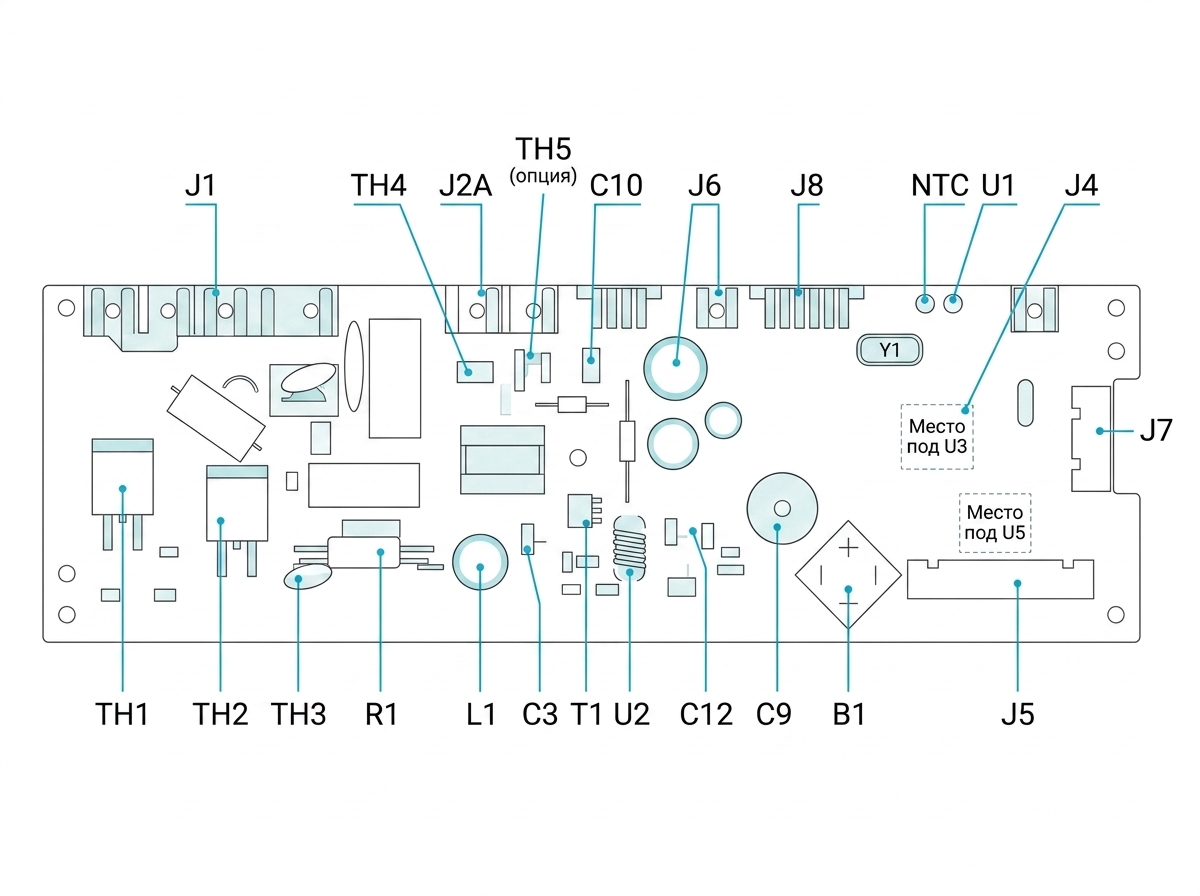

Электронный модуль ERF2000 (вариант ERF2000P-02.A): расположение разъёмов и основных компонентов на плате. По этой схеме легко опознать свою версию модуля и найти разъёмы датчиков температуры, вентилятора и компрессора при диагностике.
Как продлить срок службы холодильника
Большая часть проблем с холодильниками Electrolux, AEG и Zanussi связана не с самим модулем ERF2000 (он достаточно надёжен), а с механическим износом дверных узлов и нарушением температурного режима. Несколько простых правил помогают избежать преждевременного ремонта:
- Периодически проверяйте, насколько плотно закрывается дверь и не провисла ли она — если петли начали люфтить, лучше заменить их сразу, не дожидаясь, что дверь перестанет держать угол закрытия и начнёт создавать лишнюю нагрузку на компрессор.
- Следите за состоянием ручек и декоративных накладок — треснувший крепёж фасада часто приводит к тому, что дверь начинает работать некорректно, а нагрузка на петли увеличивается.
- Не открывайте дверь чаще необходимого и не держите её открытой долго — это провоцирует более частые и продолжительные включения компрессора, что увеличивает износ силовых цепей модуля.
- Если сомневаетесь, правильно ли поддерживается температура, установите независимый термометр и сравните его показания с заводским индикатором — это поможет вовремя заметить сбой датчика или термостата.
- Раз в сезон очищайте решётку конденсатора и вентиляционные зазоры от пыли — перегрев компрессорного отсека негативно влияет и на механику, и на электронный модуль.
- При первых признаках сбоя электроники (самопроизвольные режимы, зависшая панель, ошибки индикации) не откладывайте диагностику — ранняя проверка модуля часто дешевле, чем последующий ремонт из-за перегрузки компрессора при неправильной работе термостата.
Актуальный перечень запчастей для дверных узлов, датчиков и фурнитуры холодильников представлен в разделе для холодильников — там же можно подобрать аналогичные детали для других марок бытовой техники.
Вопросы и ответы
Можно ли самостоятельно перепрошить или отремонтировать модуль ERF2000?
Модуль работает с сетевым напряжением 220 В и управляет силовыми нагрузками (компрессором, ТЭНами), поэтому вскрытие и ремонт платы требуют навыков работы с электроникой и строгого соблюдения техники безопасности. Диагностику и пайку компонентов модуля рекомендуется доверять специалистам сервисного центра.
Почему холодильник перестал морозить, хотя компрессор гудит?
Если компрессор запускается, но охлаждения нет, причина обычно не в электронном модуле, а в холодильном контуре (утечка хладагента, засор капиллярной трубки) или в неисправности датчика температуры, из-за которого модуль неверно оценивает состояние камеры. В этом случае нужна отдельная диагностика холодильного агрегата.
Как понять, что причина в петлях, а не в уплотнителе двери?
Если дверь провисла, перекосилась и не закрывается на весу без усилия, скорее всего, изношены петли — металлические шарниры со временем разбалтываются под собственным весом дверцы. Если же дверь закрывается ровно, но по контуру заметны щели или иней локально у резинки, проблема обычно в уплотнителе, а не в петлях.
Нужно ли менять обе петли сразу, если разболталась только одна?
Не обязательно, но если одна петля работала в паре с другой на одинаковой нагрузке долгое время, вторая часто находится близко к износу. Проверьте люфт второй петли визуально и на ощупь — если он минимален, можно заменить только неисправную деталь, docontrolируя состояние второй при следующем осмотре.
