Как проверить термостат холодильника и подобрать замену

Если холодильник перестал держать заданную температуру, компрессор гоняет без остановки или, наоборот, вообще не запускается — в half случаев виноват термостат (его ещё называют терморегулятором или датчиком-реле температуры). Это один из самых нагруженных узлов холодильника: контакты внутри него замыкаются и размыкаются несколько десятков тысяч раз в год, а термочувствительный сильфон со временем теряет герметичность. В этой статье разберём, как отличить механический терморегулятор от электронного датчика температуры, как проверить деталь подручными средствами и как не ошибиться при подборе замены.

• Когда нужна замена термостата
• Как определить нужный вариант
• Как проверить термостат без спецоборудования
• Таблица подбора термостатов и датчиков
• Частые ошибки при подборе
• Вопросы и ответы

Когда нужна замена термостата

Есть три классических сценария, по которым можно предположить неисправность терморегулятора:

• Компрессор не включается ни при каком положении ручки регулятора, а при повороте ручки в положение «Выключено» не слышно характерного щелчка контактов.
• Компрессор работает почти без остановки, даже когда ручка стоит в положении «Выключено», а температура в камерах заметно ниже нормы.
• Температура в камерах выше нормы даже при максимальном (самом холодном) положении регулятора.

Основная техническая причина отказа — разгерметизация сильфона, термочувствительного элемента внутри корпуса терморегулятора, а также усталостный излом пружинящего контакта после десятков тысяч циклов срабатывания. У холодильников с электронным управлением роль классического терморегулятора выполняют датчики-термисторы (NTC), которые меряют сопротивление в зависимости от температуры и передают сигнал плате управления — у них своя логика отказа, но симптомы для пользователя схожие: неправильная температура, ошибки, бесконтрольная работа компрессора.

Важно: перед любой диагностикой и разборкой панели управления холодильник обязательно обесточивают — все работы с электрическими контактами и проводкой выполняются только при отключённом от сети приборе.

Как определить нужный вариант

Механический термостат или электронный датчик

Сначала нужно понять, какой тип регулятора установлен в вашей модели. Если на панели управления есть механическая ручка с делениями и от неё внутрь холодильника уходит тонкая капиллярная трубка — это классический терморегулятор (серии K, аналог продукции Ranco/Danfoss). Если же управление электронное (дисплей, кнопки, No Frost), температуру измеряют один или несколько датчиков-термисторов, расположенных в камерах, на испарителе или снаружи корпуса — механический термостат в такой схеме, как правило, отсутствует.

Где смотреть маркировку

У механических терморегуляторов тип и номер выводов обычно нанесены прямо на корпусе — например, K57, K59, K60. Эта маркировка — самый надёжный ориентир при подборе: приборы одной серии совместимы по контактам и логике работы, но различаются диапазоном температур и характеристиками срабатывания. У электронных датчиков ориентируются на номер по каталогу производителя (он часто указан прямо на самом датчике или в сервисной документации к модели) и на бренд техники, а не на «внешнее сходство» разъёма.

Если маркировка стёрлась или прочитать её невозможно, самый простой способ — определить точную модель холодильника и подобрать деталь по ней: воспользуйтесь подбором запчастей по модели вашей техники, это исключает ошибку с несовместимым разъёмом или диапазоном регулировки.

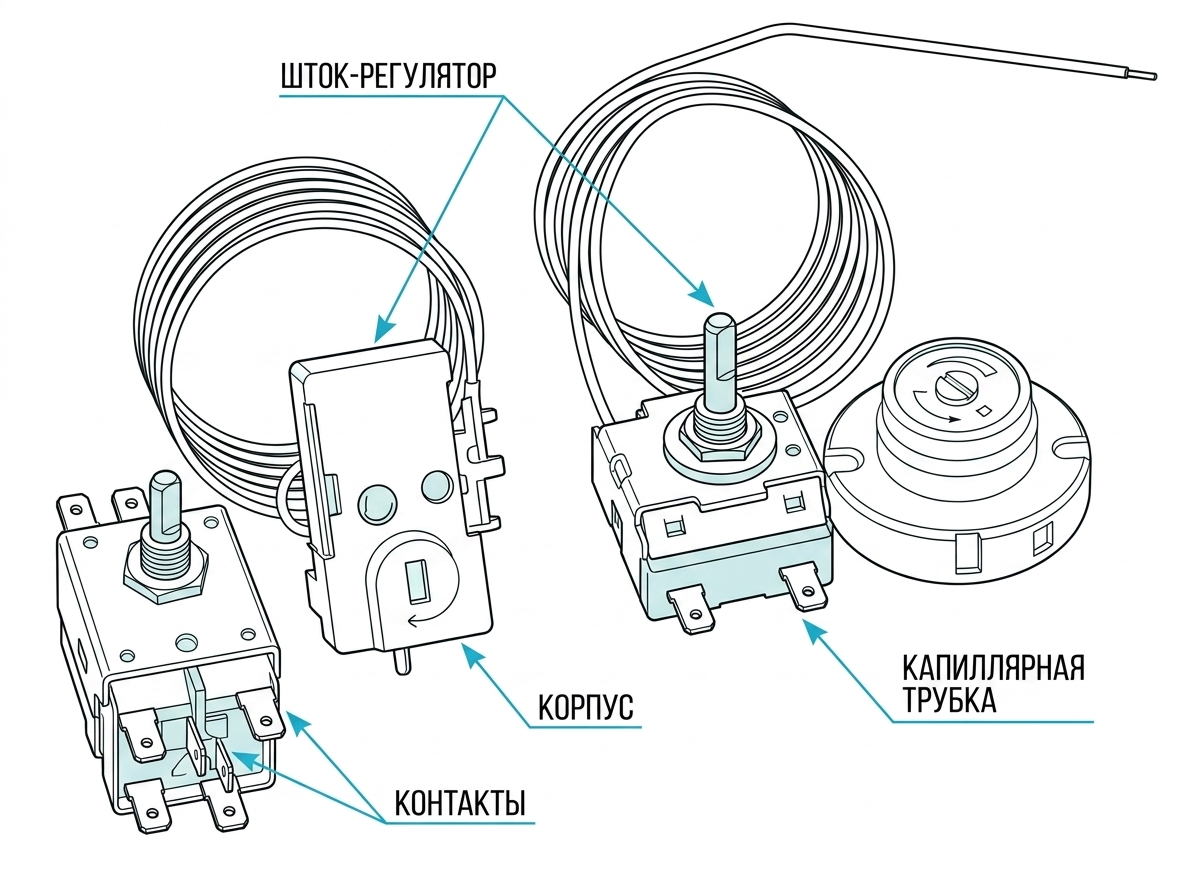

Так выглядит механический терморегулятор холодильника (серии K): корпус с контактной группой и капиллярная трубка-датчик. Перед покупкой замены сверьте маркировку (K50, K57, K59 и т.д.) и длину капиллярной трубки со своим старым терморегулятором.

Как проверить термостат без спецоборудования

Полноценная диагностика терморегулятора требует специального оборудования — стенда с контролируемой температурой. Но есть простой способ проверки «на глазок» для механических приборов серии K: при комнатной температуре контакты 3 и 4 терморегулятора должны быть замкнуты. Если холодильник не запускается (симптом №1 выше), можно на короткое время замкнуть эти контакты перемычкой — если компрессор после этого включается, термостат неисправен и требует замены.

У большинства таких приборов есть настроечные винты, регулирующие точку срабатывания. Как правило, они закрашены краской, и трогать их без специального оборудования не рекомендуется — самостоятельная «подстройка» почти всегда приводит к ещё большему разбросу температур в камере.

Для электронных датчиков температуры проверка иная: мультиметром замеряют сопротивление датчика при комнатной температуре и сравнивают с паспортным значением для конкретной модели, либо ориентируются на код ошибки, который выводит панель управления холодильника.

Таблица подбора термостатов и датчиков

Ниже — реальные позиции из ассортимента с ключевыми параметрами из названия и совместимостью по брендам.

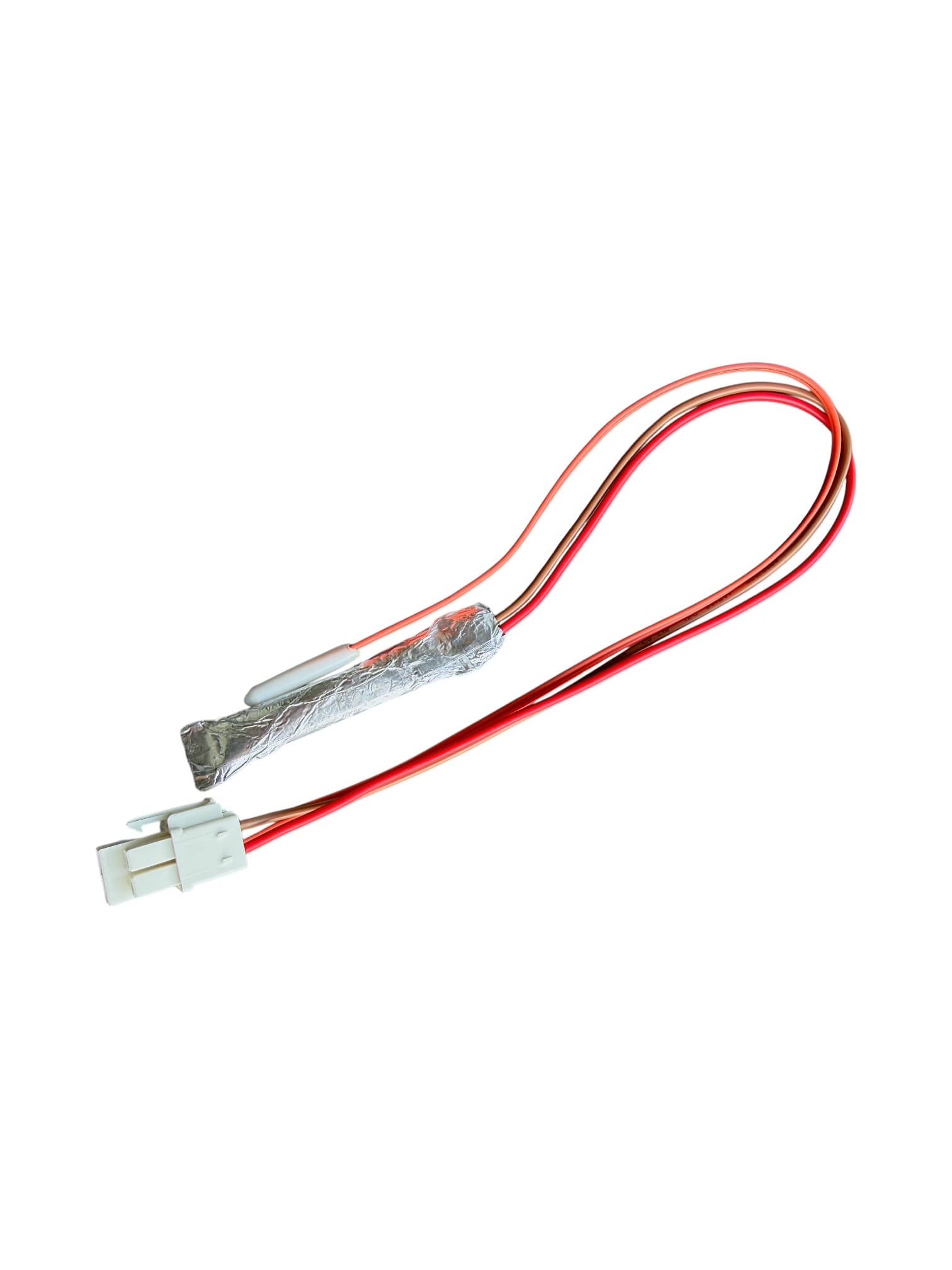

Обратите внимание: для холодильников Samsung в ассортименте представлены два датчика оттайки с разными кодами — это нормальная ситуация, у одной серии моделей могут применяться взаимозаменяемые детали разных ревизий. Точную маркировку своей детали всегда лучше свериться со снятым оригиналом или сервисной документацией.

Частые ошибки при подборе

• Термостат путают с пускозащитным или тепловым реле компрессора. Симптомы очень похожи — компрессор не включается или работает с перебоями, — но это разные узлы с разной логикой работы. Прежде чем менять терморегулятор, стоит убедиться, что дело не в реле: например, пускозащитное реле отвечает за запуск двигателя компрессора, а тепловое реле — за защиту от перегрузки, и они проверяются иначе.
• Подбор «на глаз», без учёта диапазона температур. Внешне похожие терморегуляторы серии K могут иметь разные рабочие диапазоны и перепад срабатывания — прибор для морозильной камеры не подойдёт на холодильное отделение и наоборот.
• Повреждение капиллярной трубки при демонтаже. На конце трубки есть неизолированный участок, который должен быть полностью скрыт под декоративной накладкой панели. Трубку нельзя перегибать резко или тянуть с усилием — это тонкая запаянная система, повреждение делает деталь неремонтопригодной.
• Контакты не маркируют перед отключением. На старом термостате часто несколько проводов одинакового цвета — если не пометить их перед снятием, велик риск перепутать при подключении нового прибора.
• Механический термостат ставят вместо электронного датчика (или наоборот). В холодильниках с электронной платой управления температуру измеряют термисторы NTC, а не механический терморегулятор с капиллярной трубкой — эти узлы не взаимозаменяемы даже при внешнем сходстве разъёма.

Полный перечень терморегуляторов, датчиков и смежных деталей для холодильников — в разделе запчастей для холодильников.

Вопросы и ответы

Можно ли проверить термостат без снятия с холодильника?

Частично да: если холодильник не запускается, можно временно замкнуть контакты 3 и 4 механического терморегулятора перемычкой при отключённом от сети приборе для доступа к контактам — если компрессор запускается после подачи питания, деталь неисправна. Полная проверка требует стенда с контролируемой температурой, поэтому при сомнениях проще поставить деталь с подтверждённой совместимостью по модели.

Чем отличается термостат от датчика оттайки?

Термостат (терморегулятор) напрямую управляет включением и отключением компрессора, поддерживая заданную температуру в камере. Датчик оттайки — это термистор, который сообщает электронной плате температуру испарителя, чтобы правильно запускать и завершать цикл разморозки. В холодильниках с электронным управлением обе функции реализуются через датчики и плату, а не через механический прибор.

Подойдёт ли терморегулятор от другого бренда, если совпадает маркировка серии?

Терморегуляторы серии K (например, K57 или K59) действительно используются на технике разных брендов — производители часто закупают одинаковые узлы у одного поставщика. Но перед покупкой обязательно сверяйте диапазон температур и число контактов с оригиналом, а не только серию маркировки.

Что делать, если после замены термостата проблема не исчезла?

Если симптомы сохранились, стоит проверить пускозащитное и тепловое реле компрессора, герметичность уплотнителей дверей и общее состояние холодильного контура — повышенная температура в камере не всегда связана именно с терморегулятором. Для точного подбора всех сопутствующих деталей удобно использовать поиск по модели техники.
