Как проверить двигатель стиральной машины: щётки, обмотки, таходатчик

Если стиральная машина перестала крутить барабан, гудит без вращения, отжимает через раз или двигатель искрит и пахнет гарью — подозрение почти всегда падает на приводной двигатель. Прежде чем менять двигатель целиком (это дорогая и не всегда оправданная процедура), стоит проверить три узла, которые чаще всего выходят из строя: щётки, обмотки статора и ротора, а также таходатчик, отвечающий за контроль скорости вращения. В большинстве случаев проблему решает замена щёток — деталь простая, недорогая и доступная по размерам почти под все распространённые модели.

• Когда нужна диагностика двигателя
• Техника безопасности
• Устройство двигателя: щётки, обмотки, таходатчик
• Как проверить щётки
• Как проверить обмотки статора и ротора
• Как проверить таходатчик
• Как подобрать щётки по размеру и маркировке
• Таблица подбора щёток
• Частые ошибки при подборе
• Вопросы и ответы

Когда нужна диагностика двигателя

Двигатель — не единственная причина, по которой барабан «не крутится». Похожие симптомы дают неисправный электронный модуль, оборванный шлейф, залипшее реле реверса или сгоревший симистор. Но есть признаки, которые прямо указывают на сам двигатель:

• сильное искрение из вентиляционных отверстий корпуса двигателя (особенно при отжиме);
• характерный треск при ручном вращении вала — признак отслоившихся ламелей коллектора;
• двигатель гудит, но не запускается или запускается с задержкой;
• потеря мощности — барабан крутится пустой, но «зависает» под нагрузкой белья;
• запах гари, нагрев корпуса двигателя выше нормы;
• машина не набирает или произвольно меняет обороты при стирке и отжиме.

Во всех этих случаях стоит снять двигатель и провести базовую диагностику — это займёт 15–20 минут и почти всегда позволяет точно определить, что менять: щётки, обмотки или сам двигатель целиком.

Техника безопасности

Любая проверка двигателя связана с работой на сетевом напряжении 220 В — соблюдайте правила электробезопасности. Перед разборкой машину обязательно обесточьте (выньте вилку из розетки), не подавайте питание на снятый двигатель без балласта и защиты по току, не касайтесь клемм и коллектора во время работы двигателя, работайте на сухой изолированной поверхности.

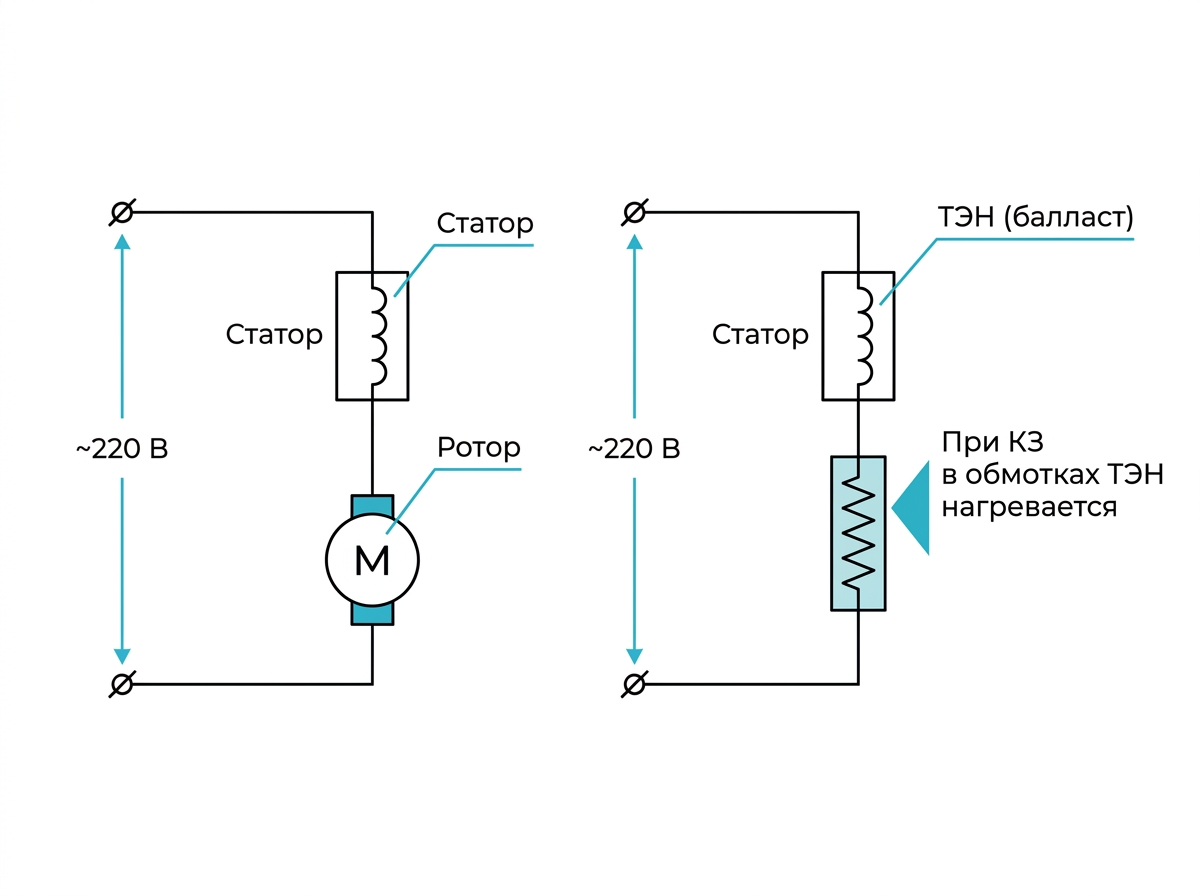

Как ремонтники проверяют двигатель стиральной машины: обмотки статора и ротора соединяют последовательно и включают в сеть 220 В. Чтобы не спалить мотор при скрытом замыкании, в цепь ставят балласт — например, обычный ТЭН: если он ощутимо греется, в обмотках есть короткое замыкание.

Устройство двигателя: щётки, обмотки, таходатчик

В большинстве стиральных машин применяется коллекторный двигатель. Питание проходит по цепи: сеть 220 В → управляющий симистор (задаёт скорость вращения) → контакты реле реверса → обмотка статора → обмотка ротора (якоря) → обратно в сеть. Обмотка статора обычно состоит из двух согласованно включённых секций — они же работают как фильтр, подавляющий помехи от искрения на коллекторе. Изменение направления вращения происходит за счёт смены полярности подключения обмотки статора, а переключение оборотов (стирка/отжим) — через отвод обмотки или контактную группу.

Щётки — угольно-графитовые контакты, прижимаемые пружиной к коллектору ротора и передающие ток на вращающуюся обмотку якоря. Это самый быстроизнашиваемый узел двигателя.

Таходатчик (тахогенератор) — небольшая катушка с отдельной обмоткой, расположенная на валу двигателя рядом с коллектором. Она вырабатывает сигнал, пропорциональный скорости вращения, и передаёт его на электронный модуль, который через симистор корректирует обороты. Если сигнал таходатчика пропадает или искажается, машина может «терять» скорость, дёргаться при отжиме или вовсе отказываться запускать программу.

Как проверить щётки

Диагностика щёток начинается с визуального осмотра:

• длина рабочей части — если щётка выработалась до основания или упирается пружиной в щёткодержатель, её меняют;
• свободный ход в щёткодержателе — щётка должна двигаться без перекоса и заеданий;
• состояние прижимной пружины — потеря упругости приводит к слабому контакту и искрению;
• интенсивность искрения на коллекторе при вращении вала рукой — сильные локальные искры (не по всему периметру) обычно говорят об износе щёток или их «зависании» в щёткодержателе.

Важно: обильное искрение возможно и у новых, ещё не притёртых щёток — это нормально в первые минуты работы. Менять щётки желательно парой, даже если визуально изношена только одна — вторая обычно на подходе.

Как проверить обмотки статора и ротора

Проверка обмоток проводится мультиметром в режиме измерения сопротивления при полностью обесточенном двигателе:

• обрыв обмотки статора — двигатель вообще не запускается; проверяется омметром по клеммам статора, сопротивление должно быть небольшим и стабильным;
• межвитковое замыкание в обмотках — двигатель греется сильнее нормы (выше 70–80 °C при длительной работе), корпус может нагреваться настолько, что срабатывает встроенный термостат;
• обрыв или замыкание в обмотке ротора — проверяется омметром между соседними ламелями коллектора при ручном вращении вала: сопротивление между всеми парами соседних ламелей должно быть одинаковым. Если на одном участке сопротивление резко возрастает — возможен обрыв секции обмотки или потеря контакта в месте пайки/крепления провода к ламели.

Отдельно стоит проверить внешний вид коллектора: тёмный нагар на паре соседних ламелей — признак замыкания в этой секции обмотки, а отслоение ламелей (сопровождается характерным треском при вращении вала) обычно возникает из-за перегрева при коротком замыкании или заклинивании ротора. Небольшое отслоение иногда устраняют проточкой коллектора, но при межвитковых замыканиях в обмотках двигатель, как правило, требует замены — самостоятельная перемотка в бытовых условиях не даёт стабильного результата.

Как проверить таходатчик

Тахогенератор проверяется отдельно от силовых обмоток:

• измерьте сопротивление обмотки таходатчика омметром — обрыв или нулевое сопротивление (короткое замыкание) говорят о неисправности;
• подключите мультиметр в режим измерения переменного напряжения к выводам таходатчика и покрутите вал ротора рукой — исправная катушка выдаёт небольшое переменное напряжение, пропорциональное скорости вращения; полное отсутствие сигнала при вращении указывает на обрыв обмотки датчика;
• осмотрите изоляцию проводов и контакт клемм таходатчика — часто «пропадающий» сигнал объясняется банальным окислением или подгоранием контакта, а не самой катушкой.

Если таходатчик неисправен, машина обычно либо не может стабилизировать обороты, либо электронный модуль вовсе блокирует запуск программы, воспринимая отсутствие сигнала как ошибку двигателя.

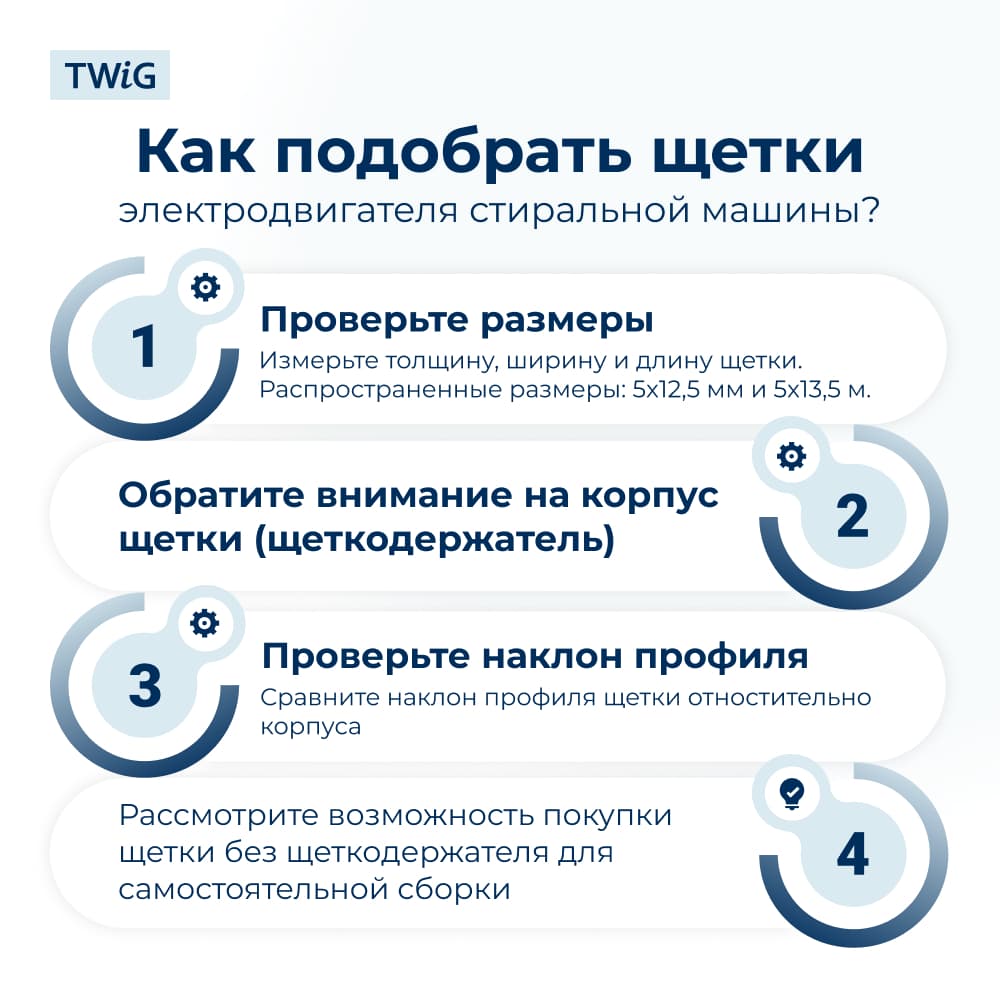

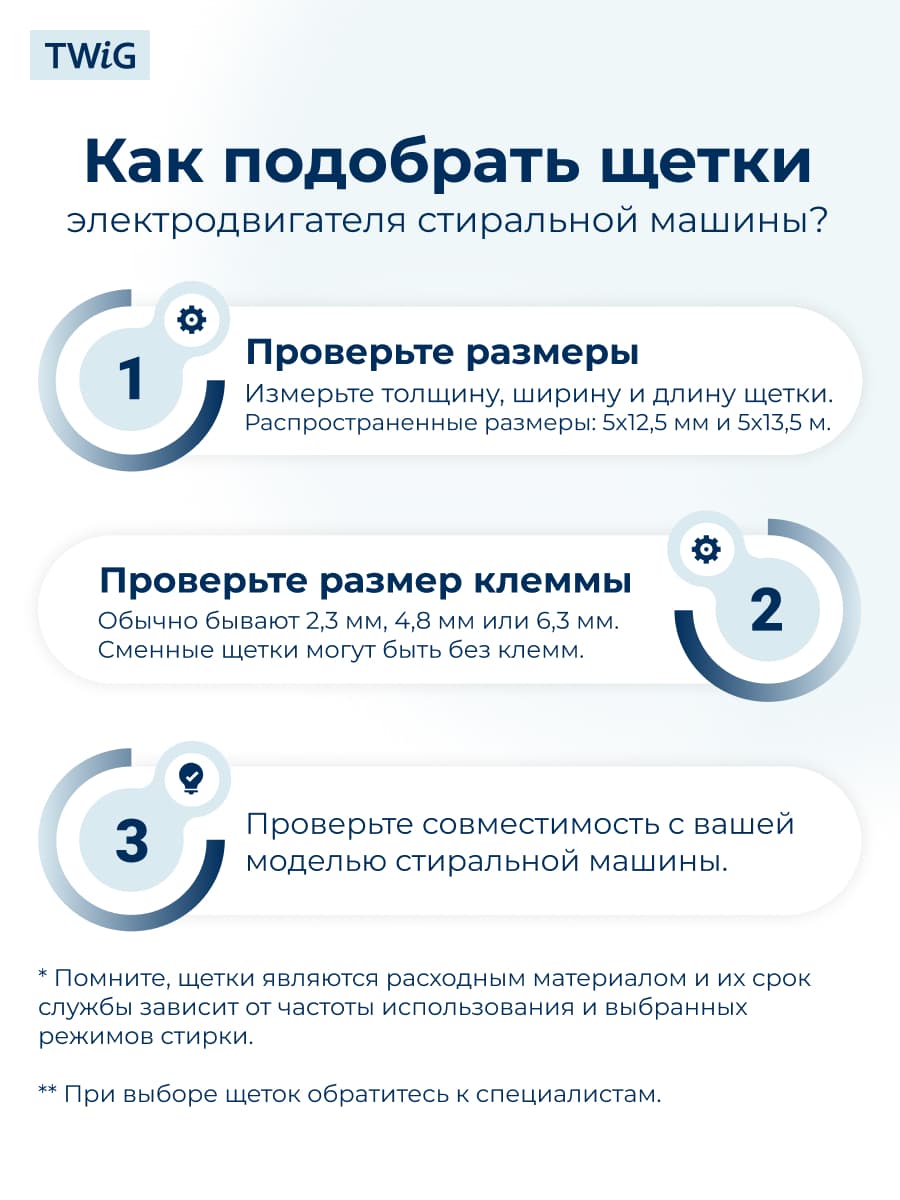

Как подобрать щётки по размеру и маркировке

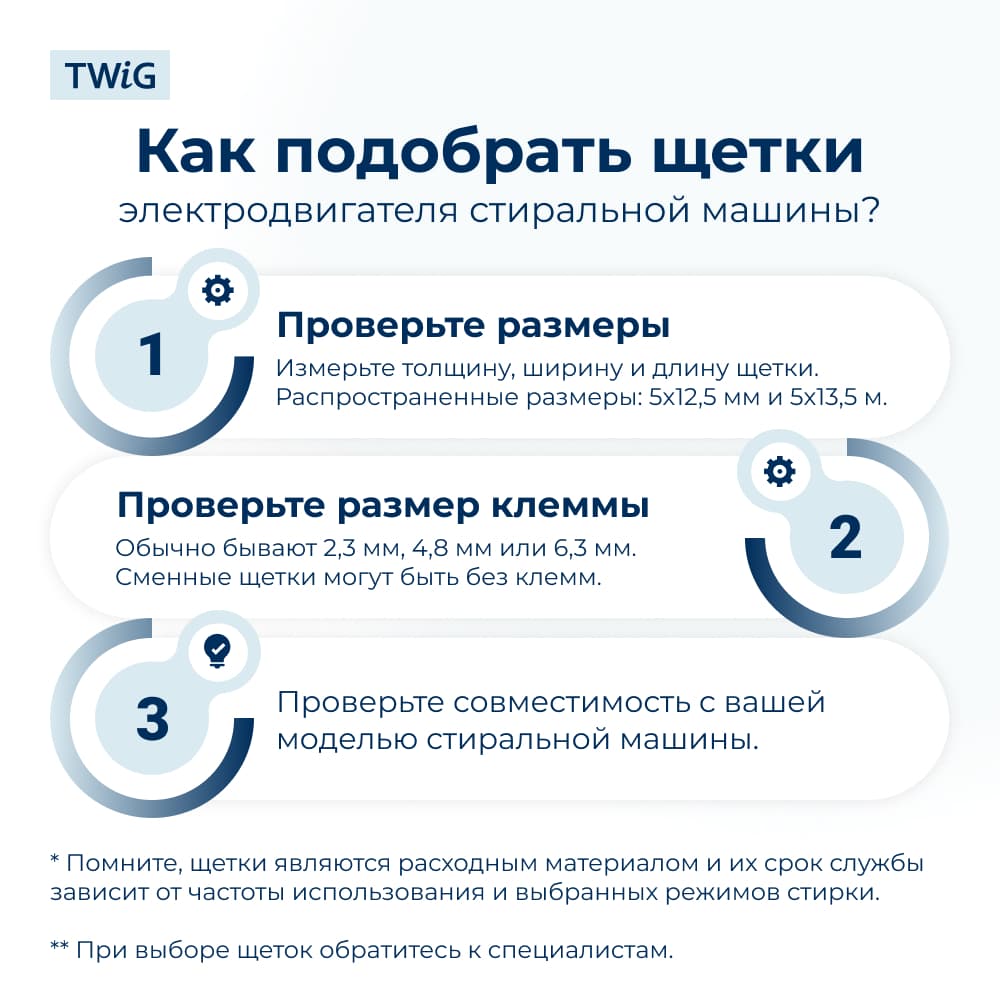

Щётки для двигателей стиральных машин подбираются по трём параметрам:

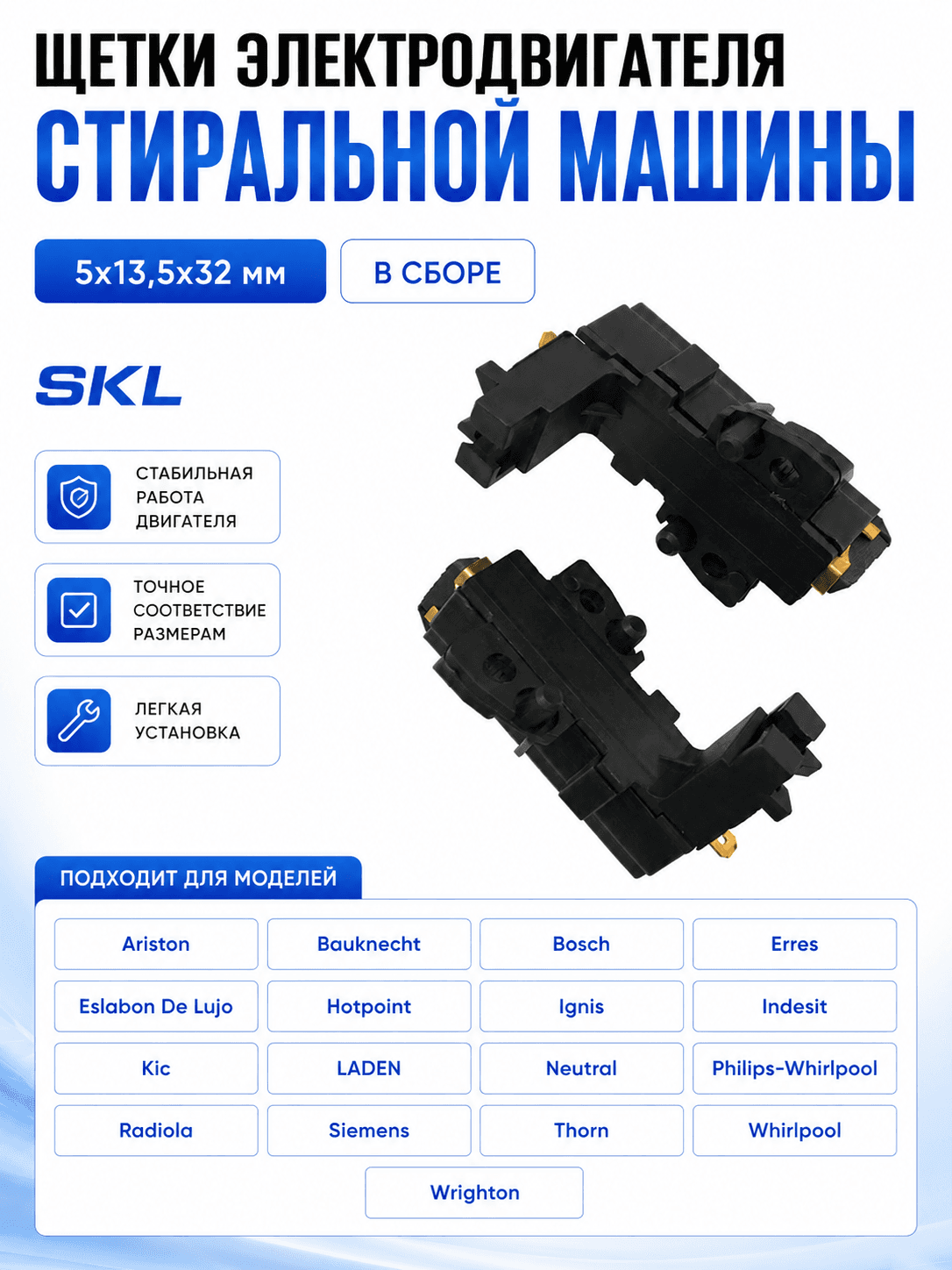

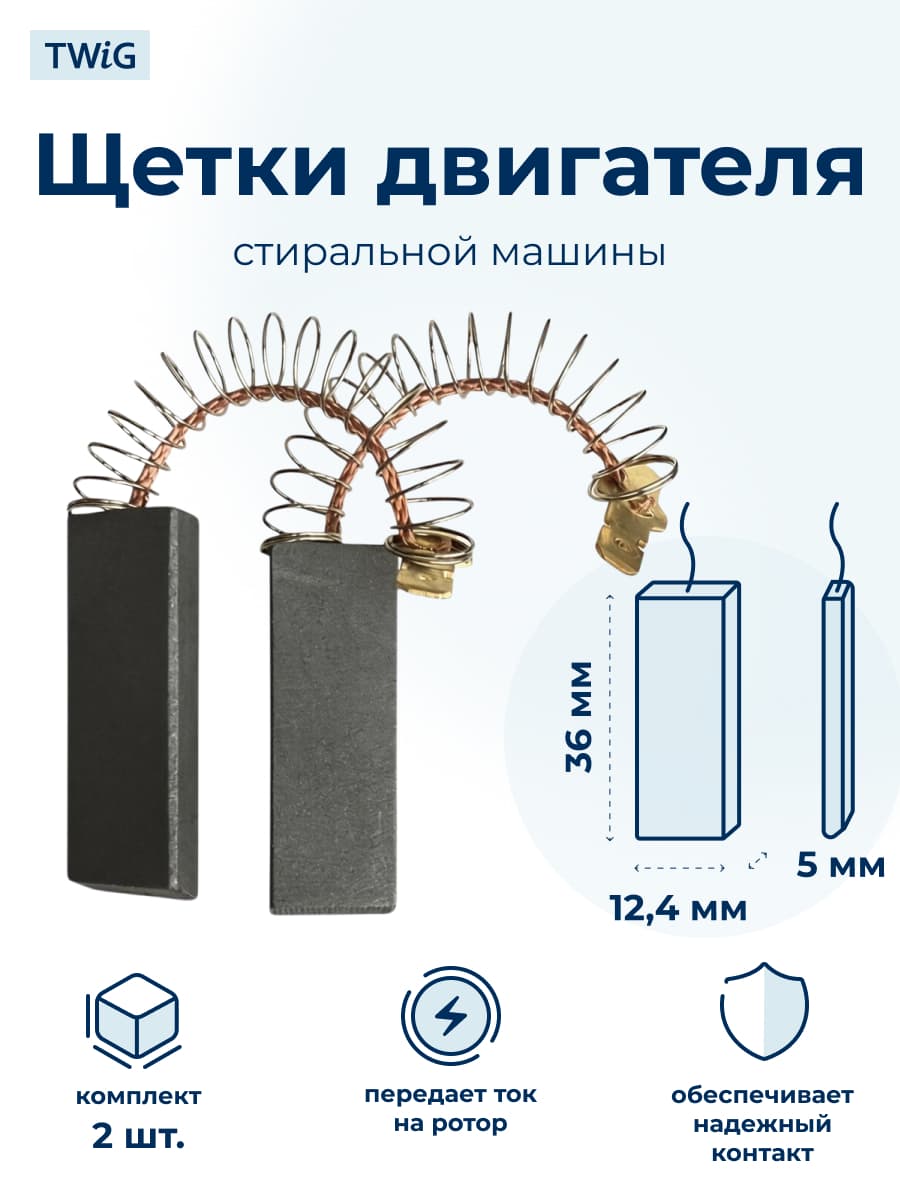

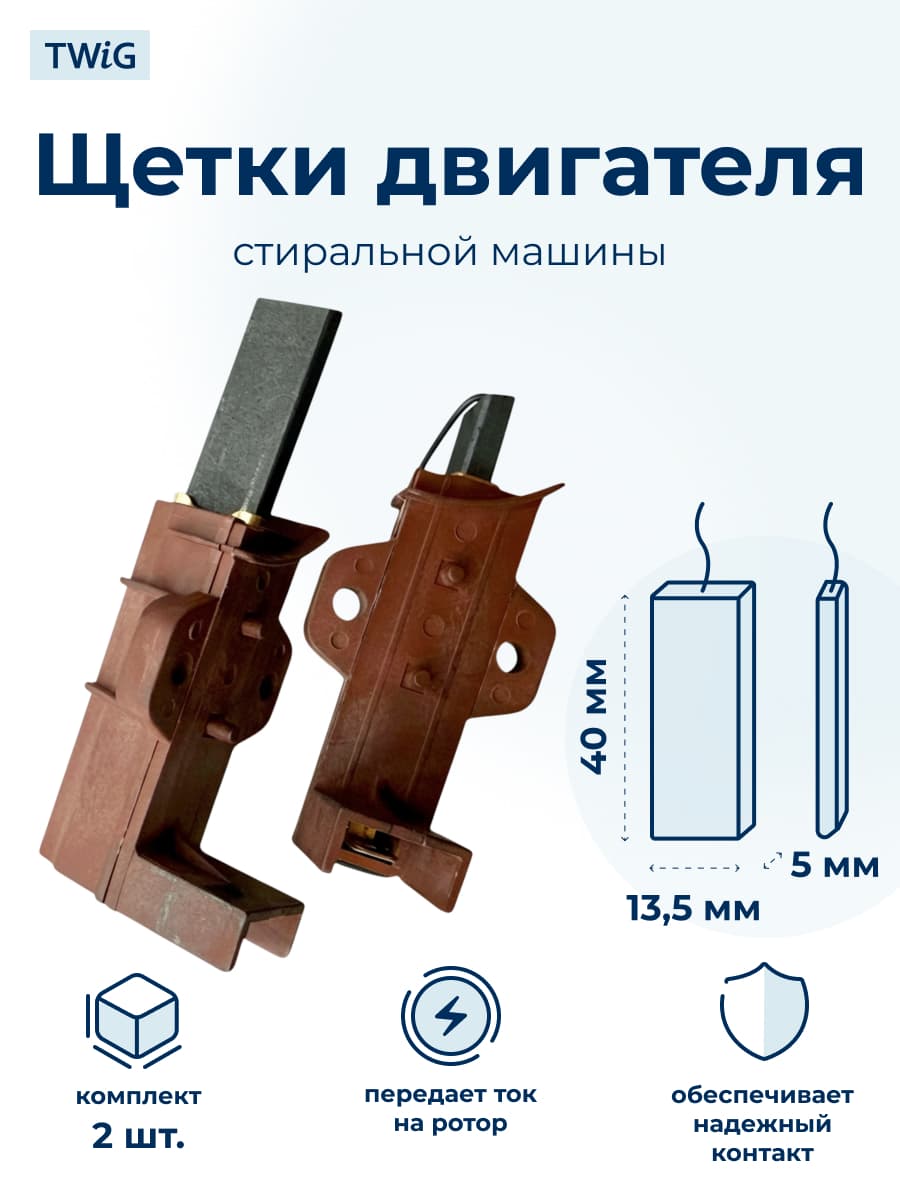

• размер — указывается в формате «толщина × ширина × длина» в миллиметрах (например, 5×13,5×32 мм). Замерить старую щётку можно штангенциркулем — важно ориентироваться на размер новой, неизношенной щётки, а не на то, что осталось от старой;

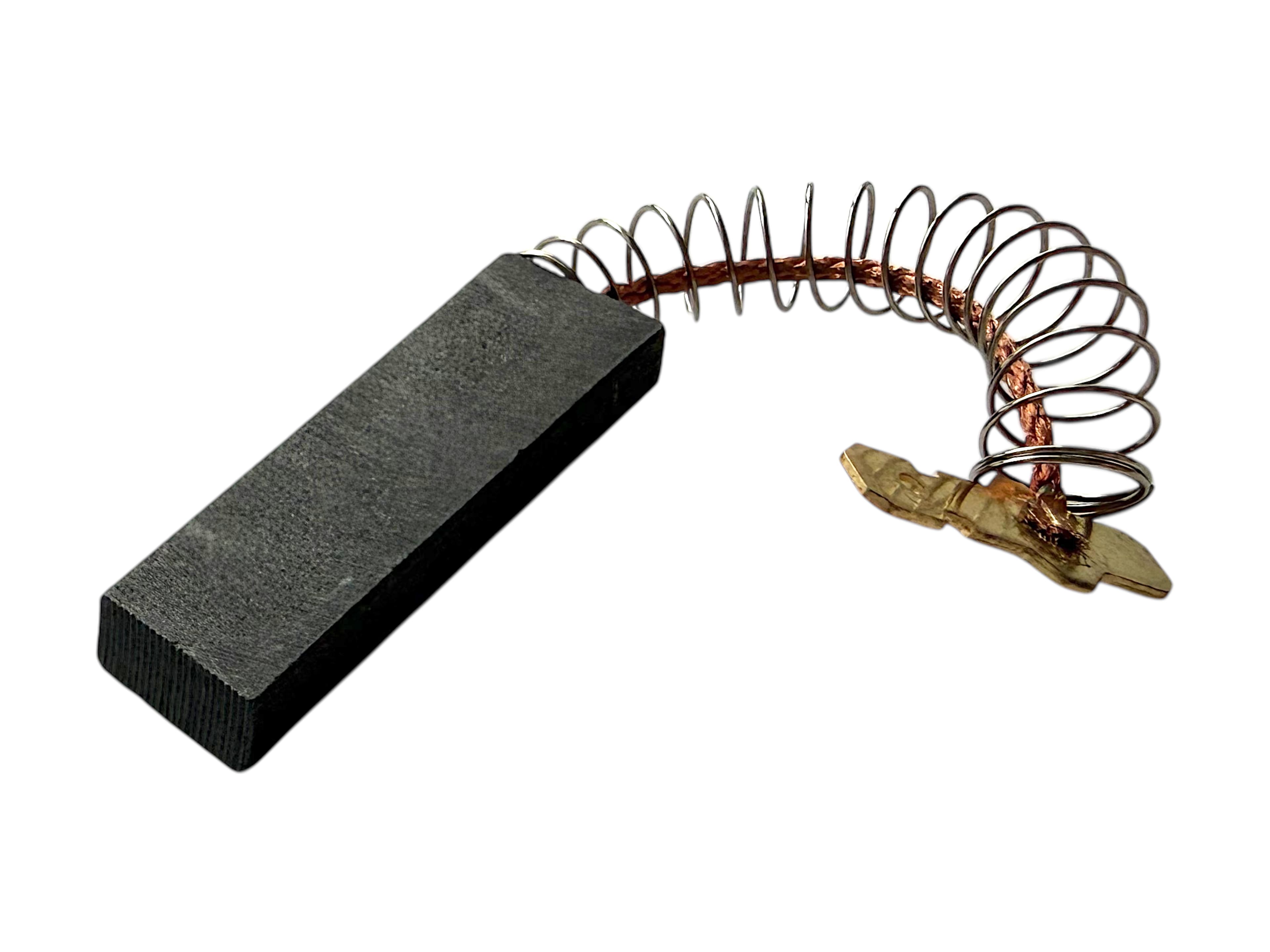

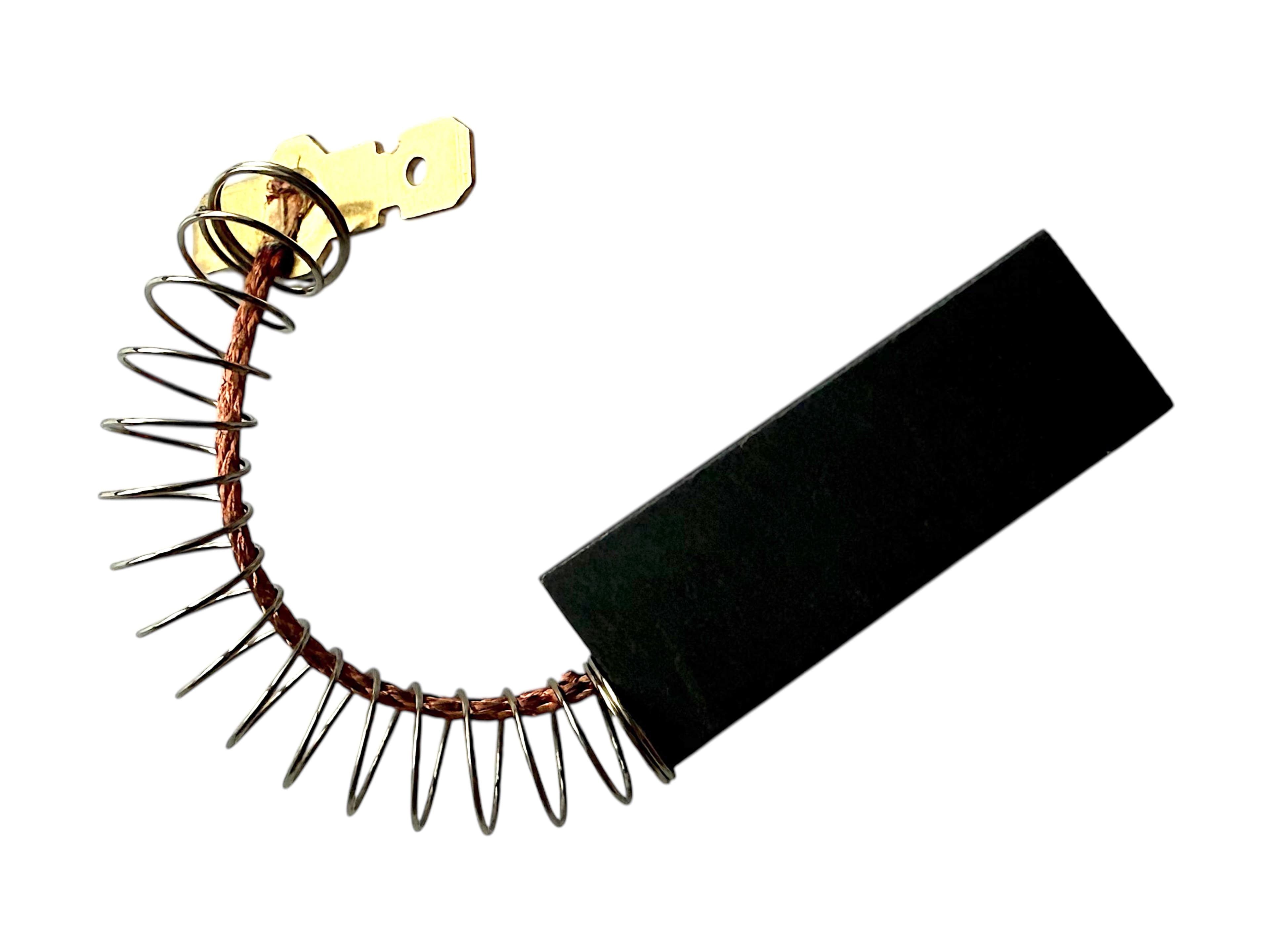

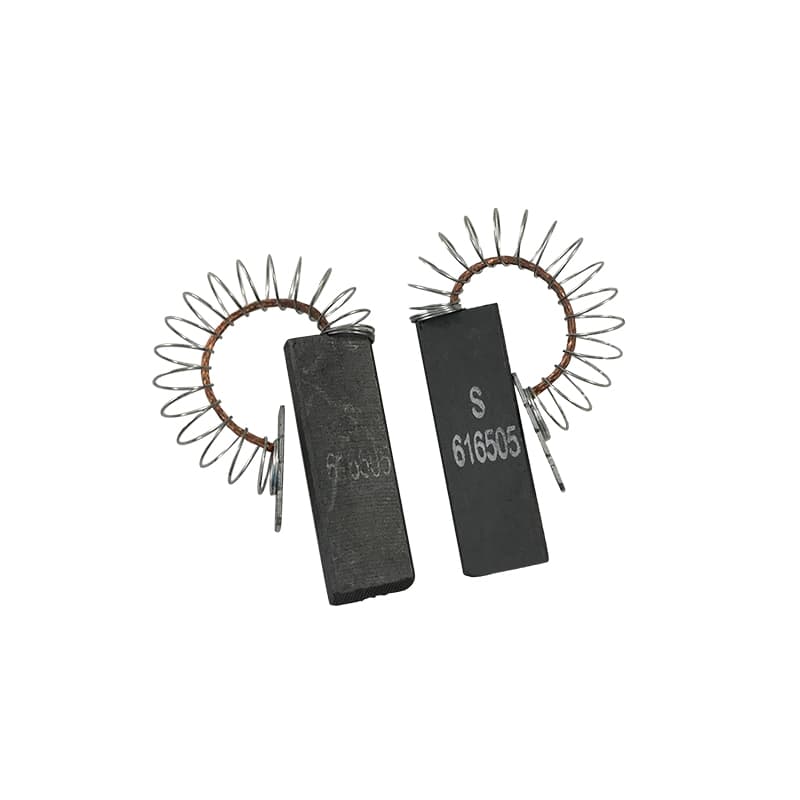

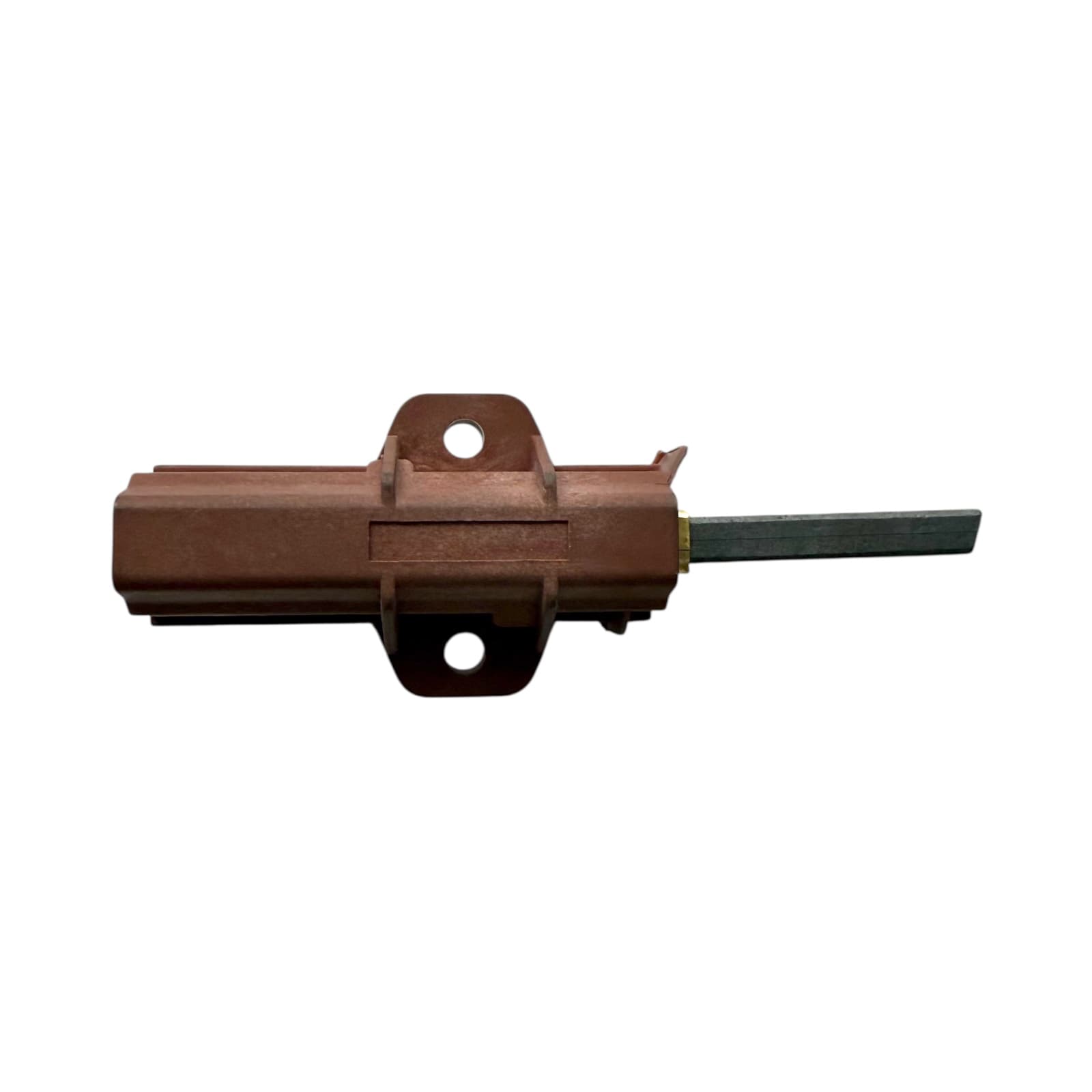

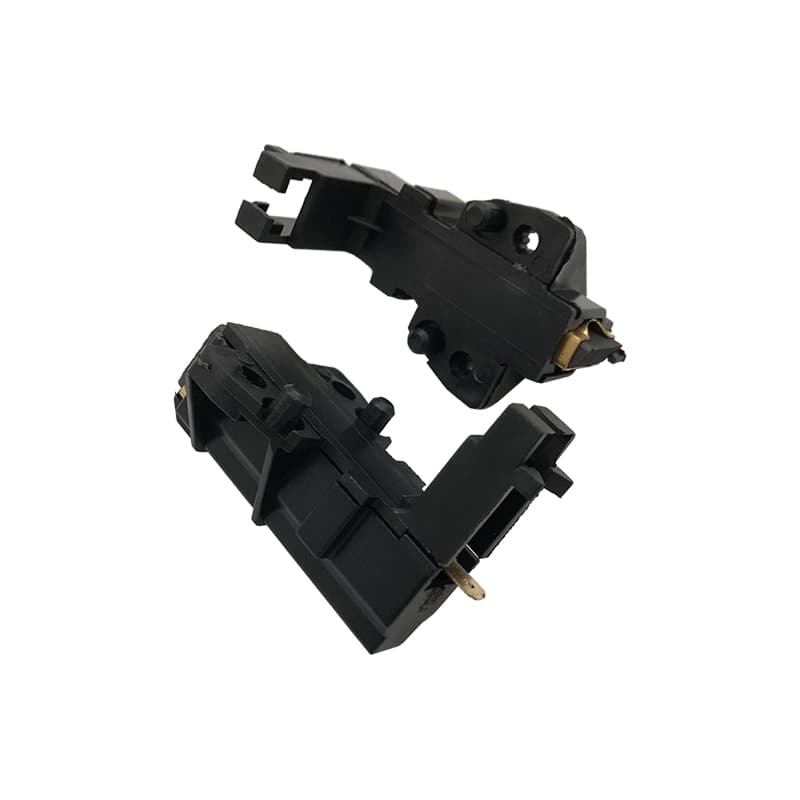

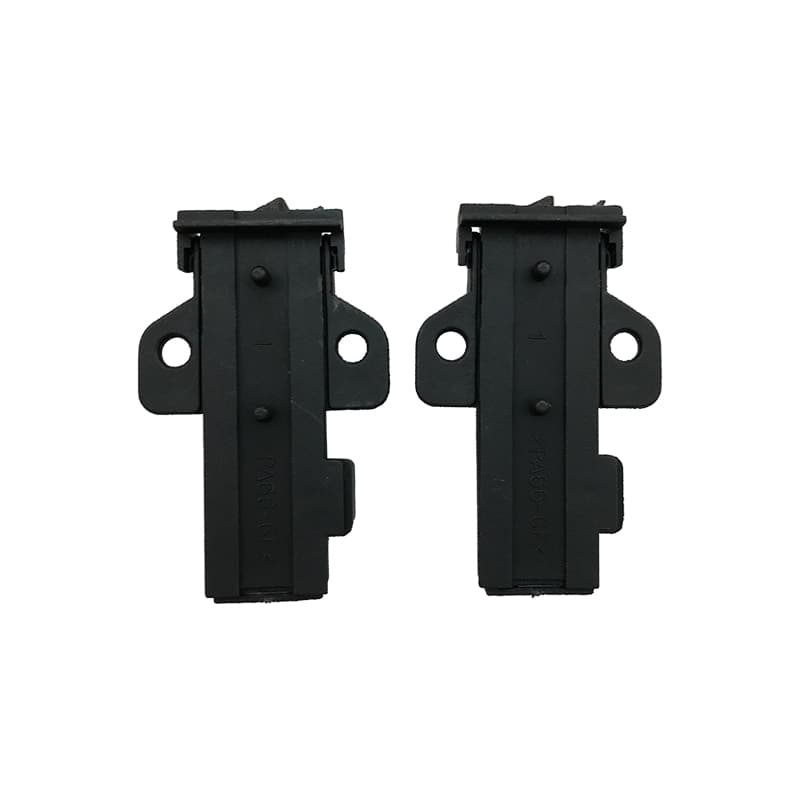

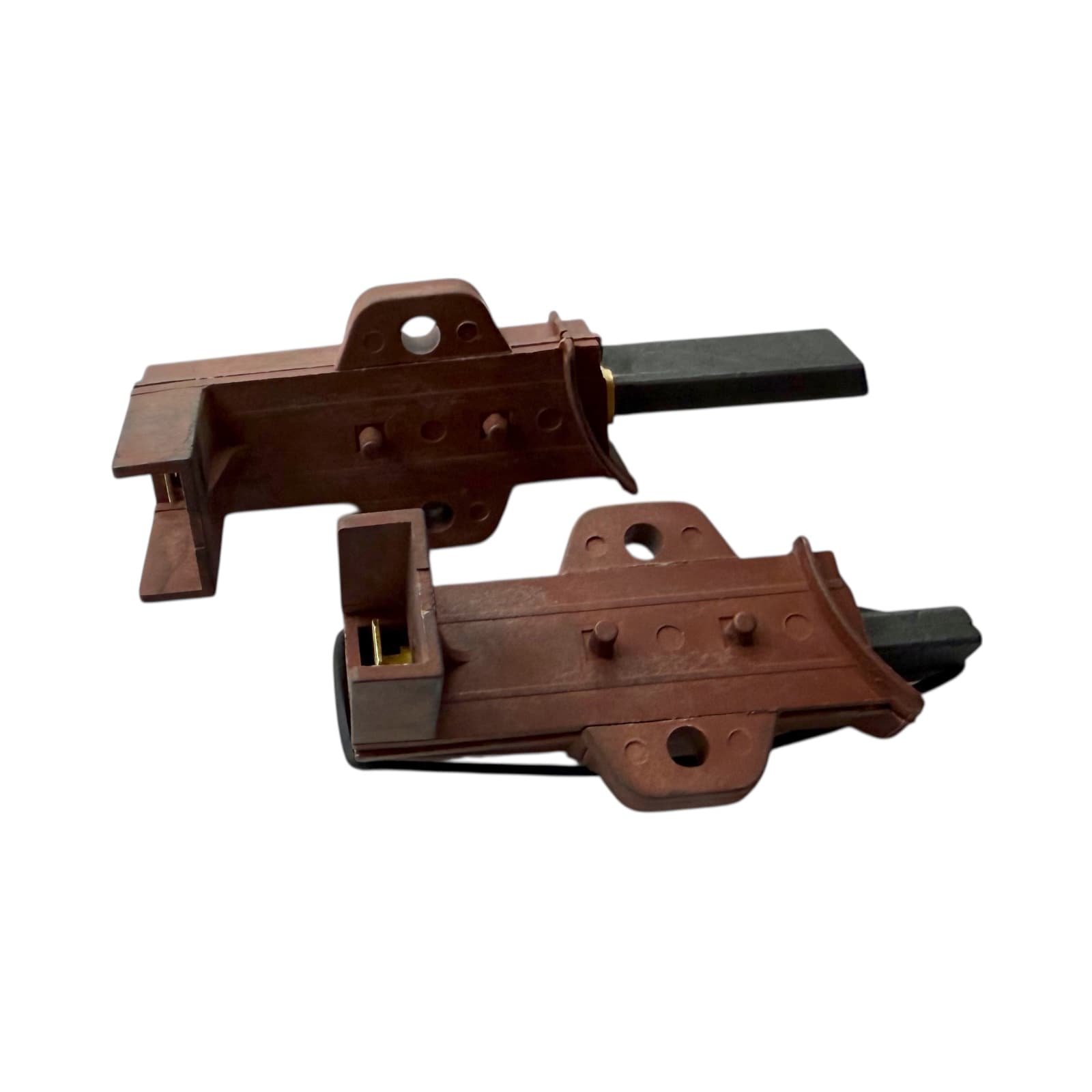

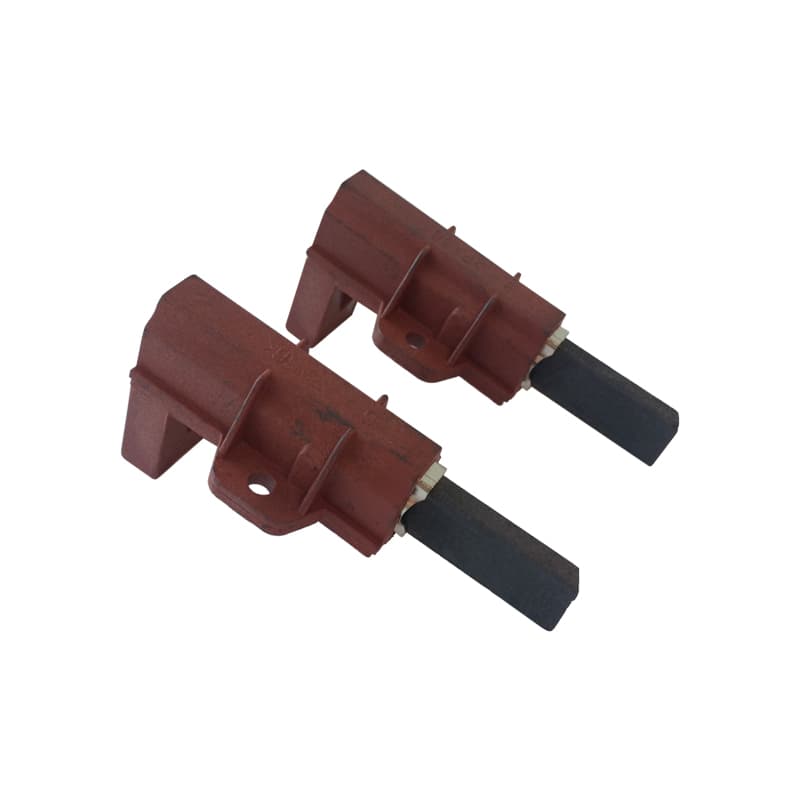

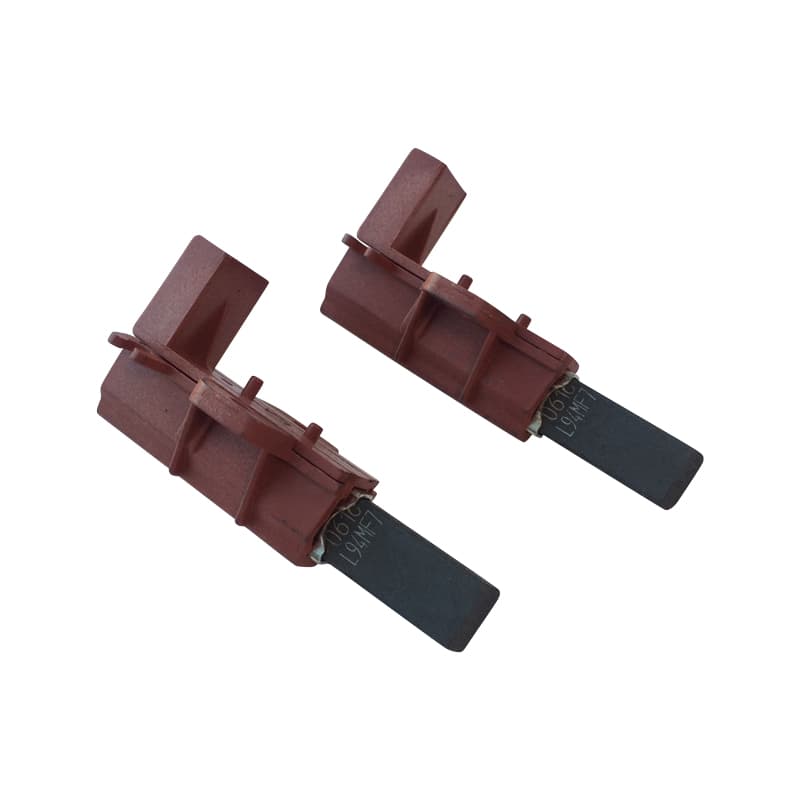

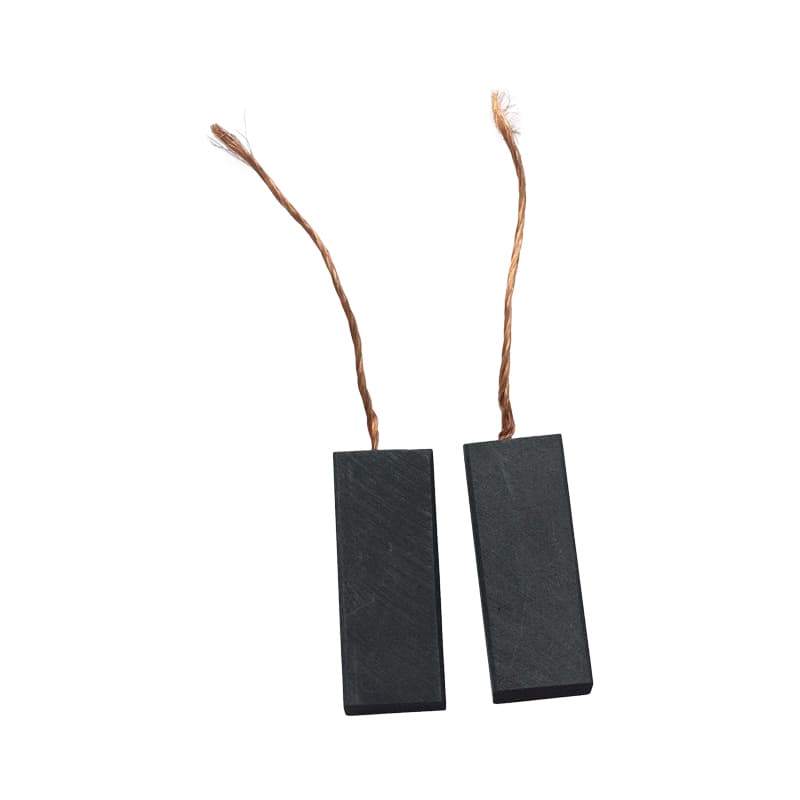

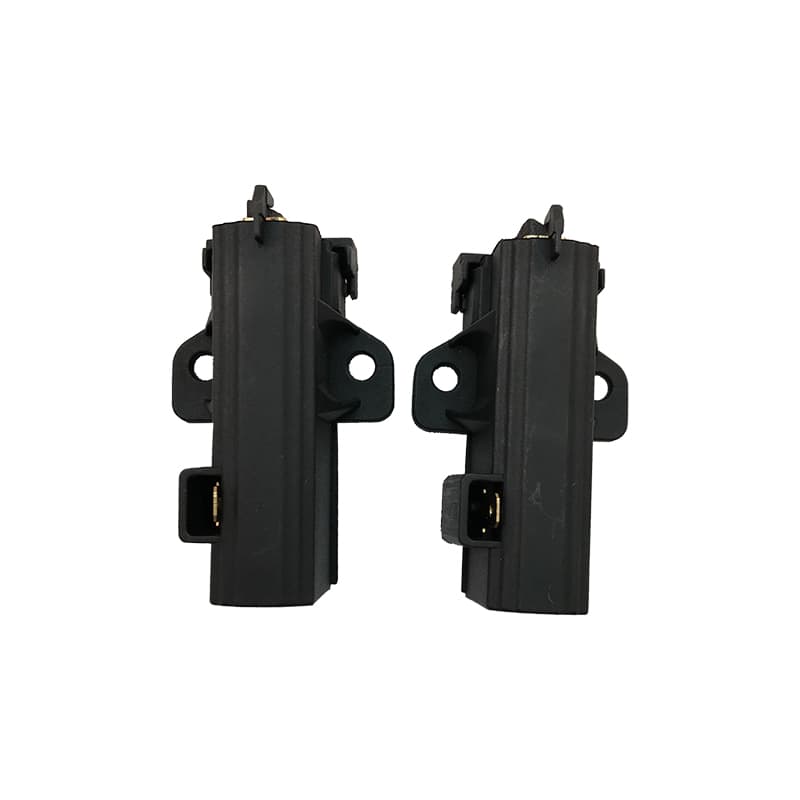

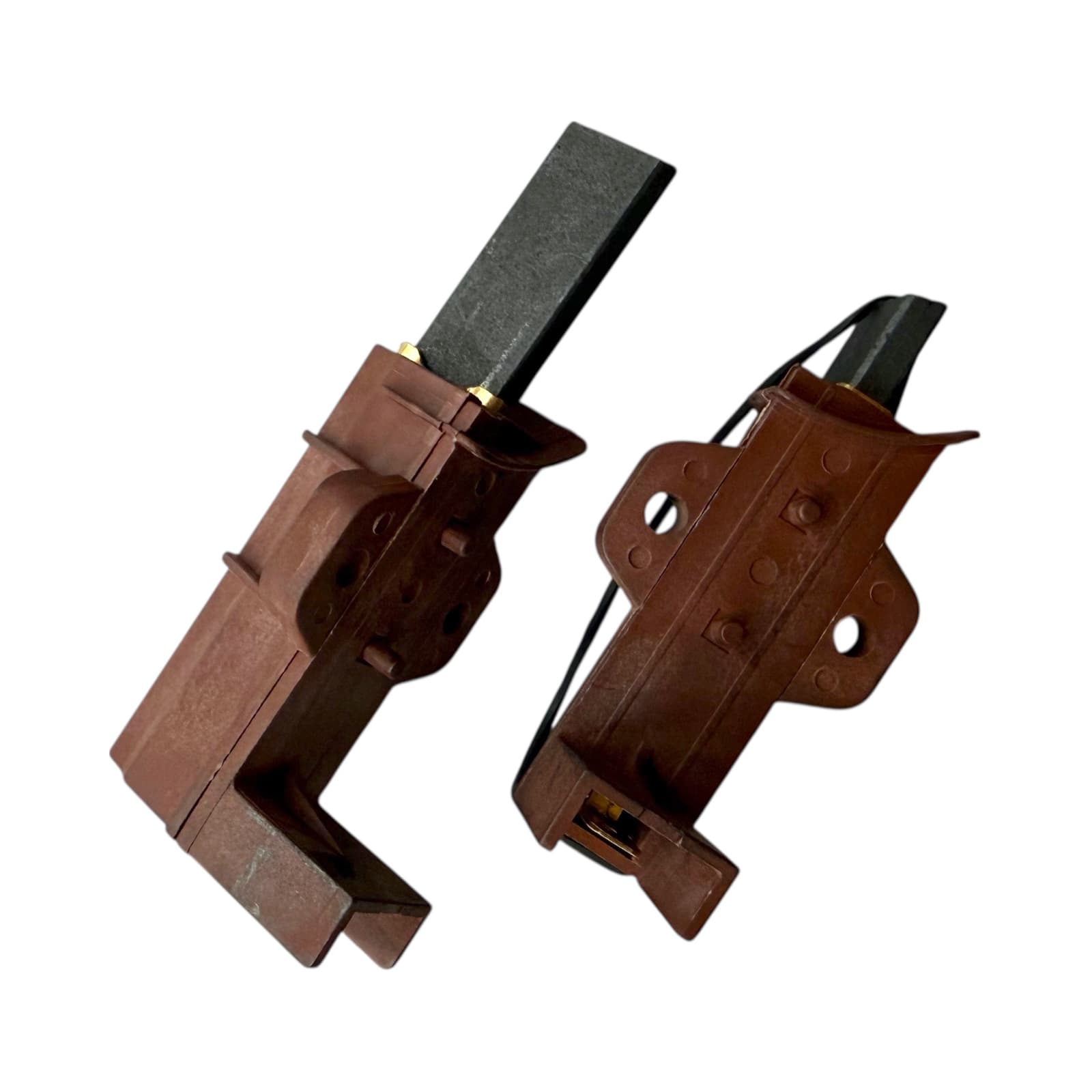

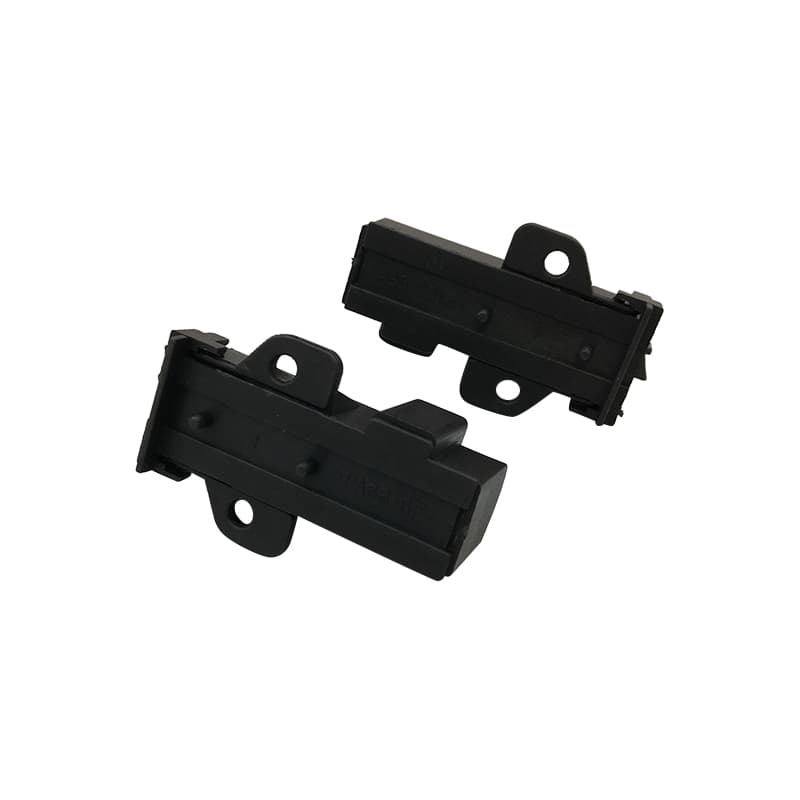

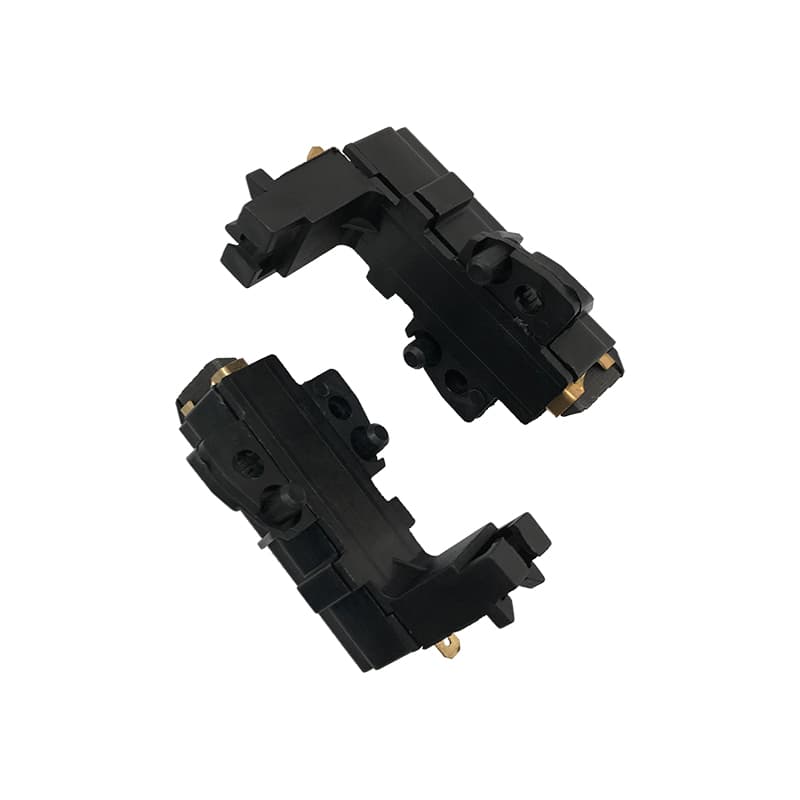

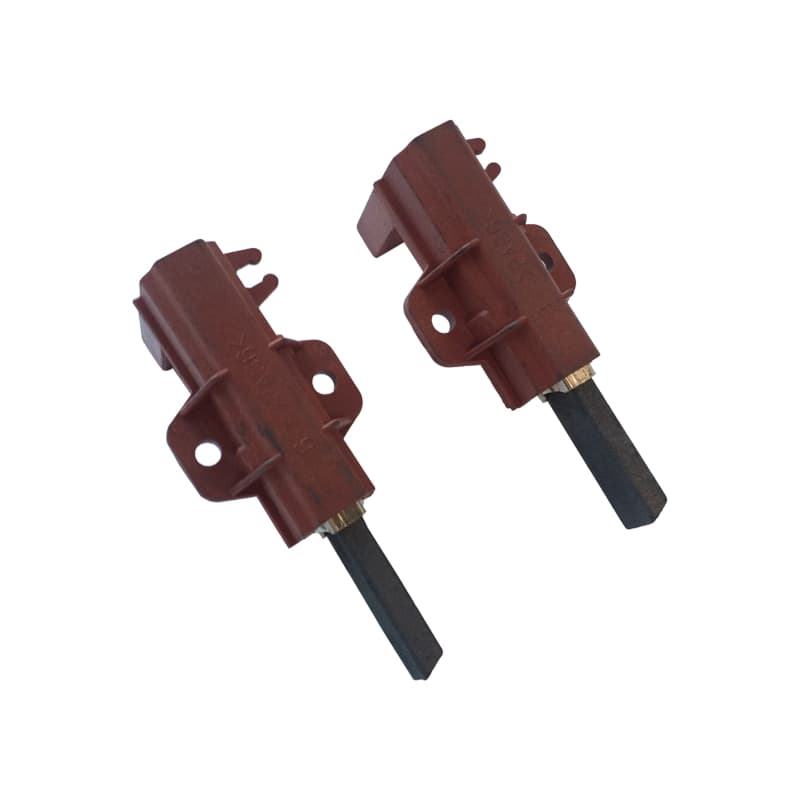

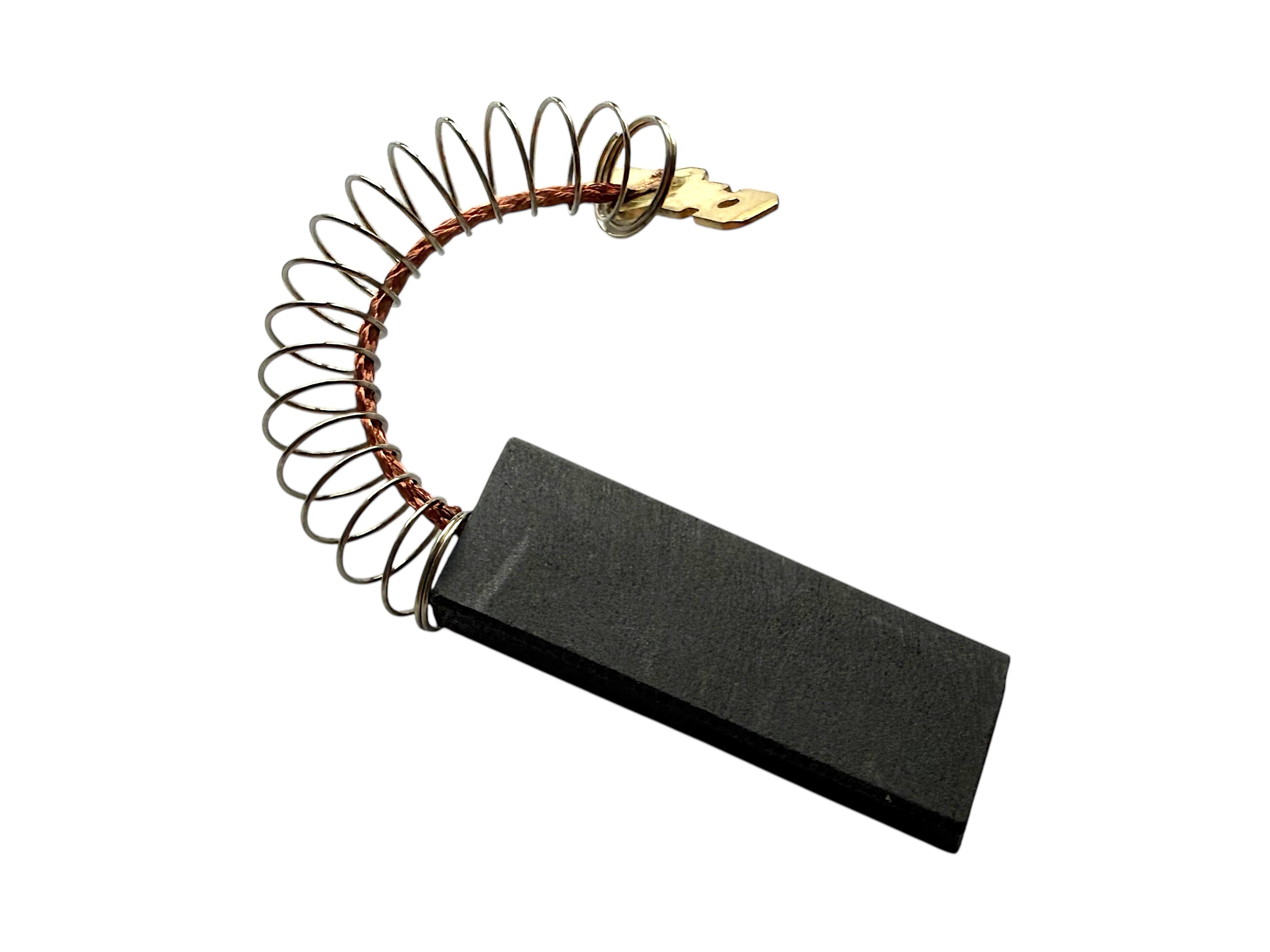

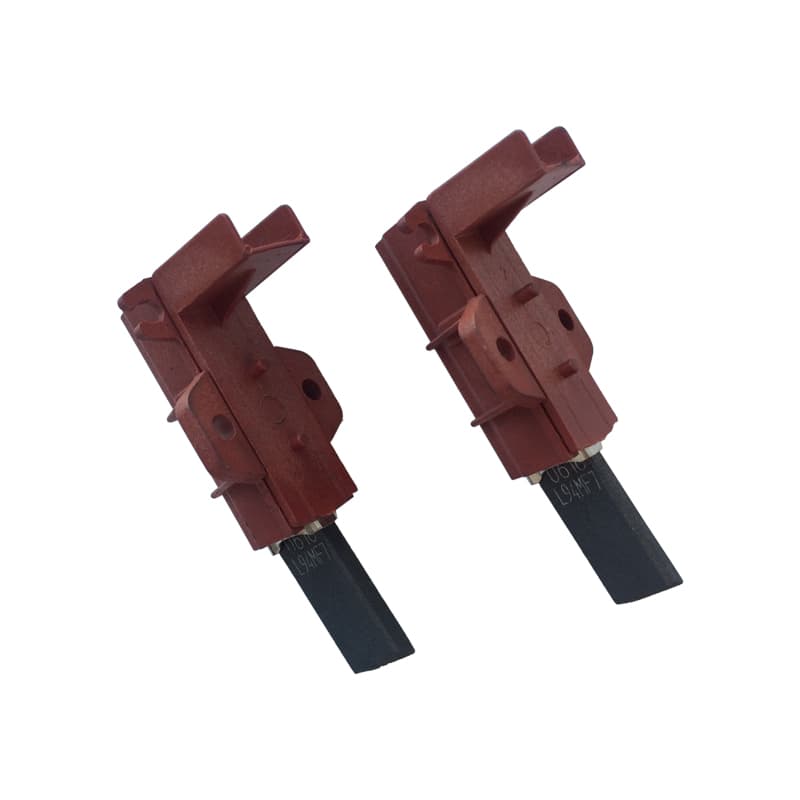

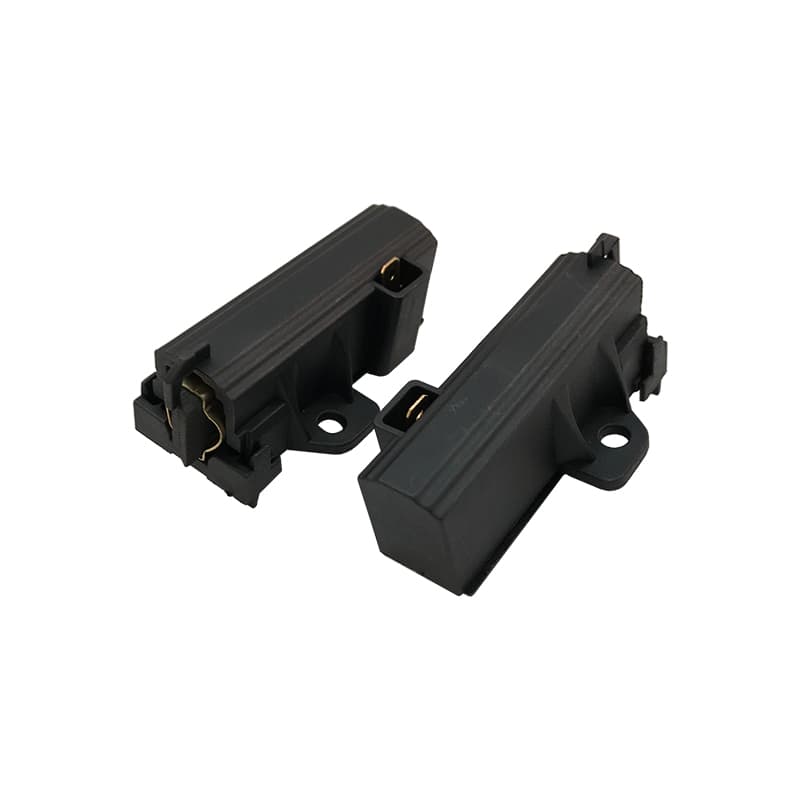

• форма и наличие клеммы/пружины — щётки бывают в сборе с пружиной и клеммой (готовый узел для установки) или отдельным элементом, который нужно вставлять в существующий щёткодержатель;
• заводской артикул/маркировка — если на старой щётке или в документации на машину указан код (например, 4006020152 или 481236248004), это самый надёжный способ подбора — артикул однозначно привязан к модели двигателя.

Если маркировки нет, ориентируйтесь на марку и модель стиральной машины — таблица совместимости ниже поможет сузить выбор по размеру и бренду. Полный ассортимент щёток и других запчастей для двигателей — в разделе запчастей для стиральных машин, а быстрее всего найти нужную деталь можно, если подобрать запчасти по модели вашей техники.

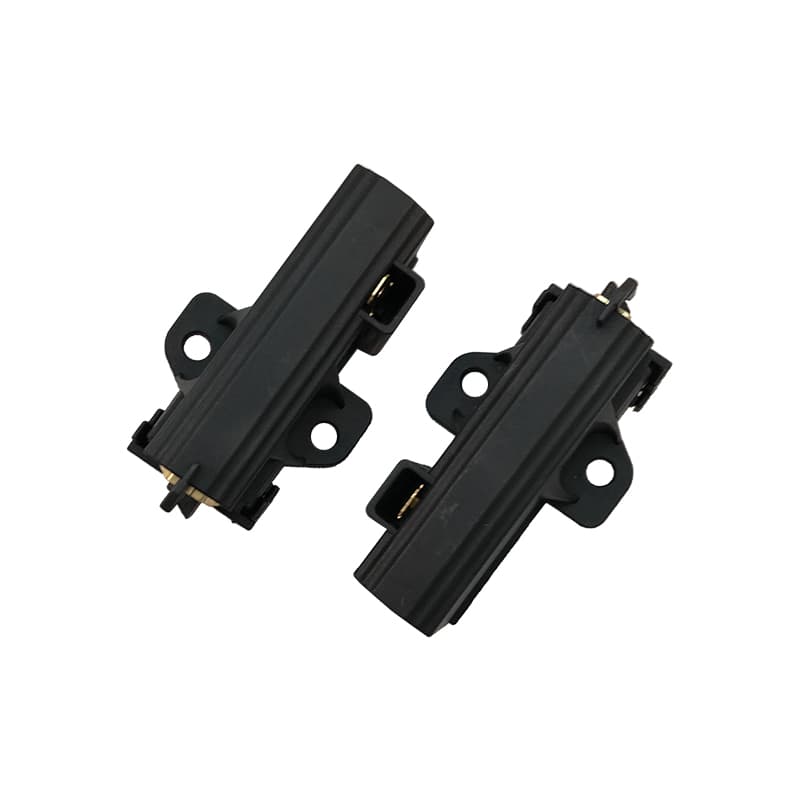

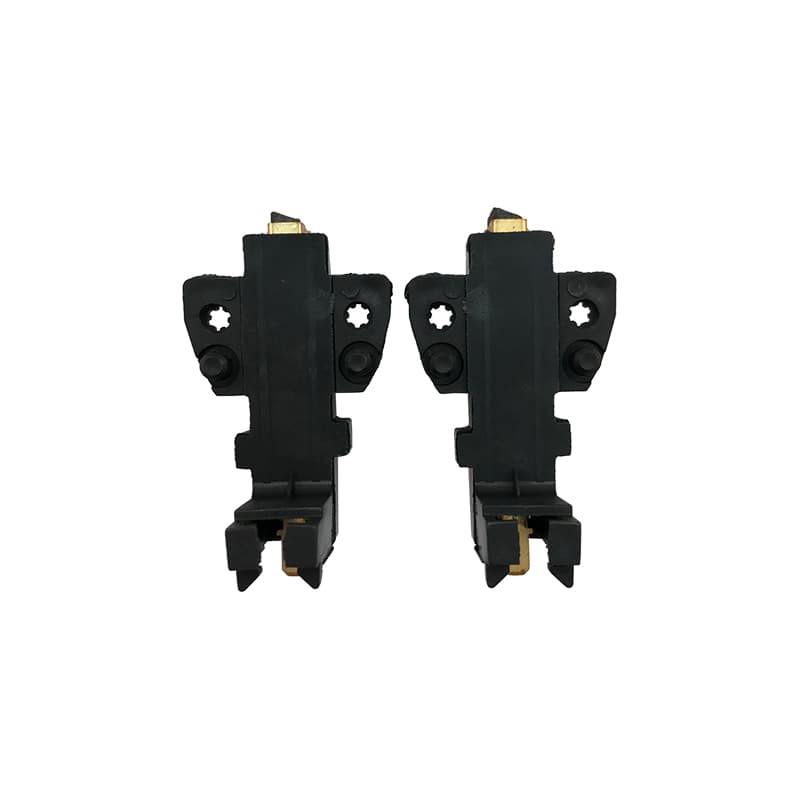

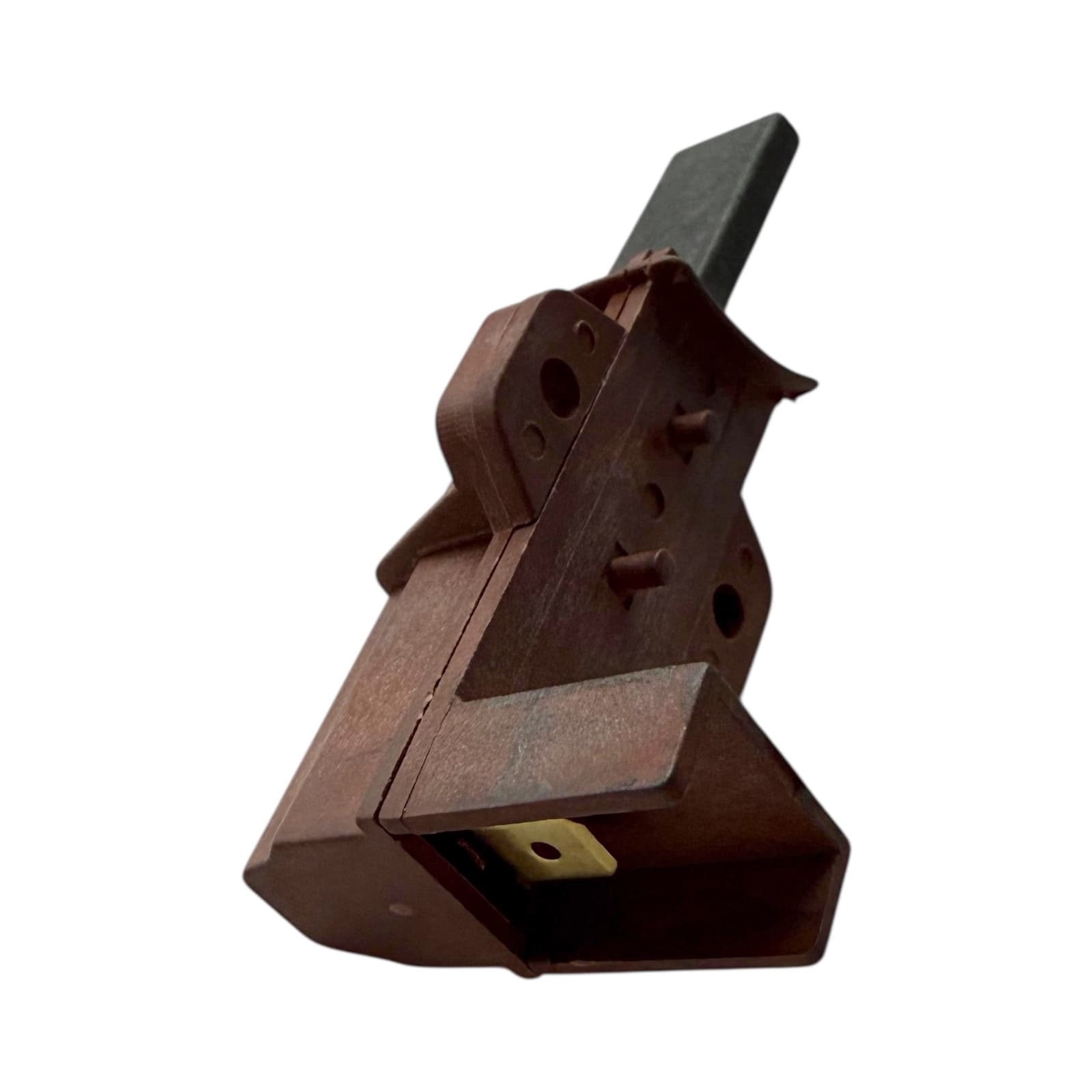

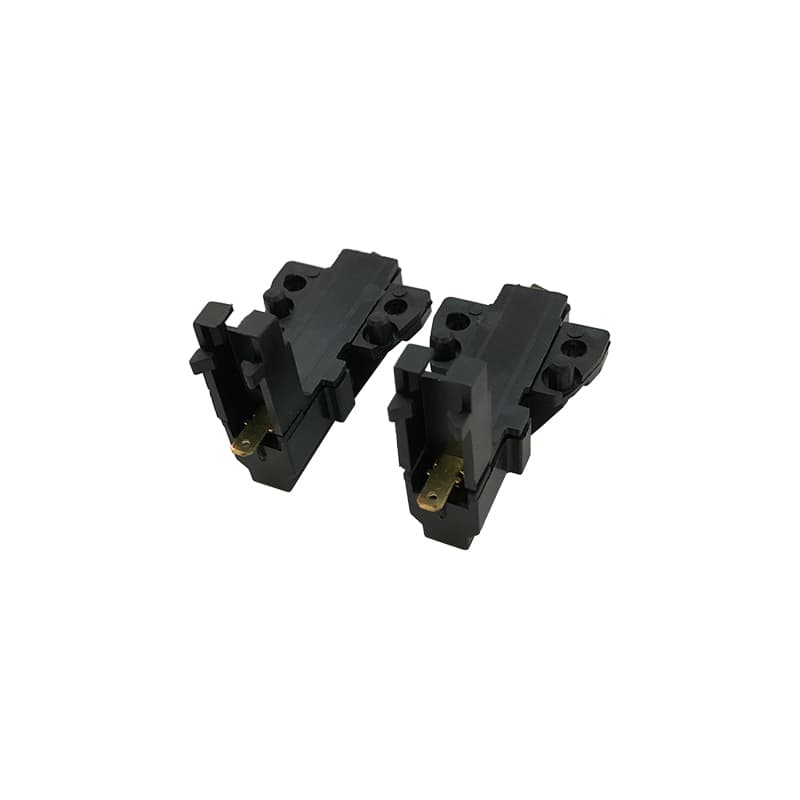

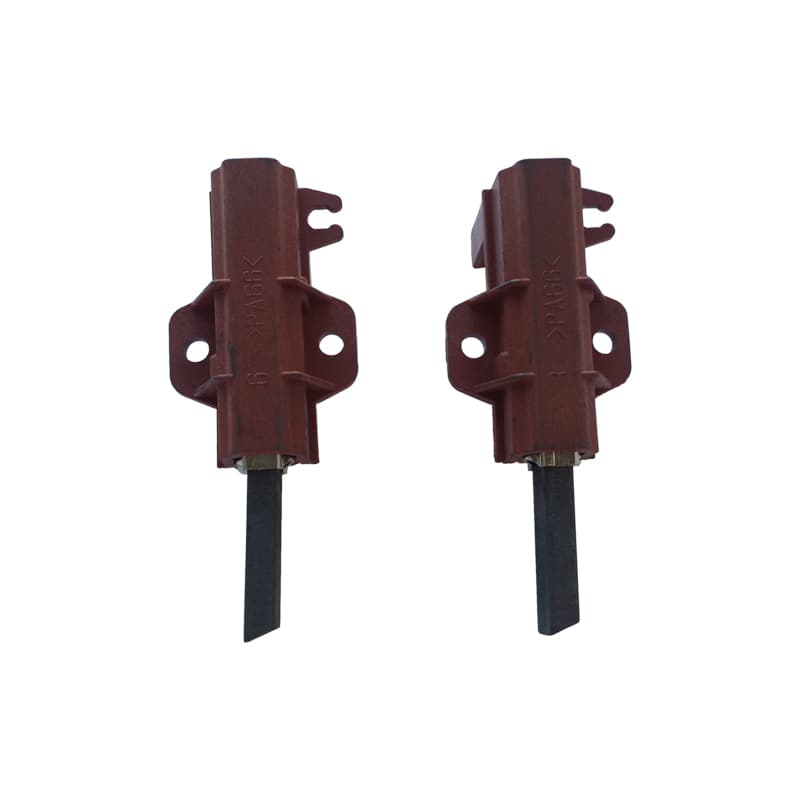

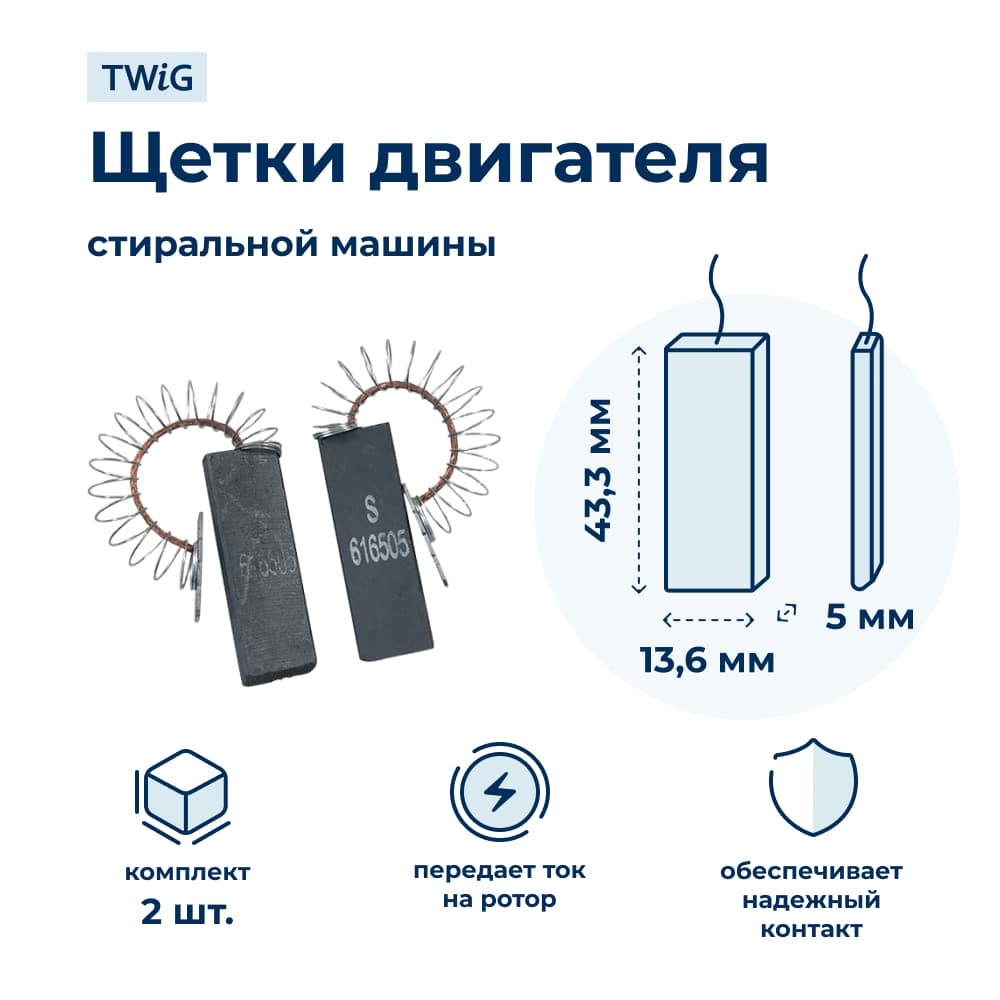

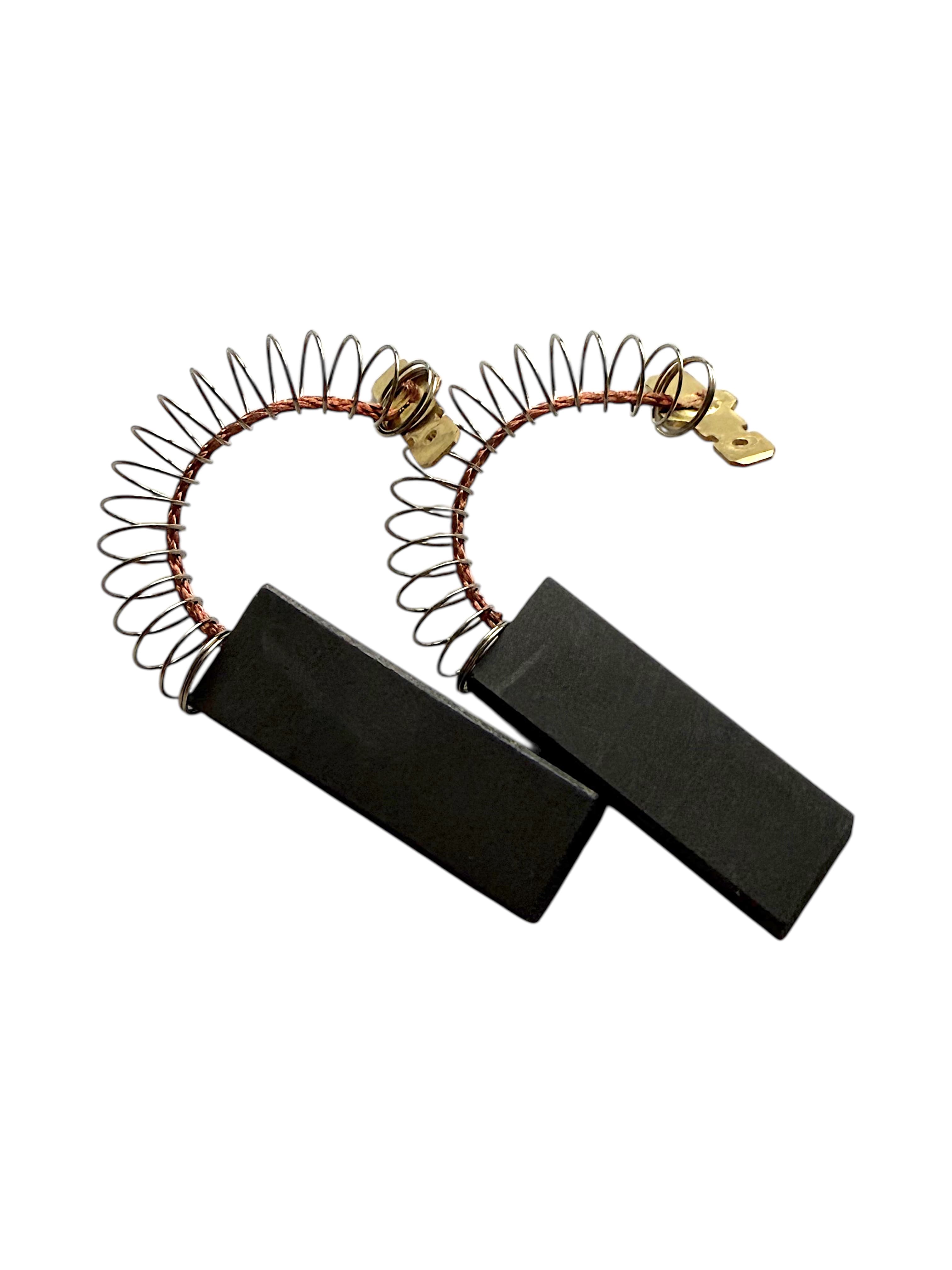

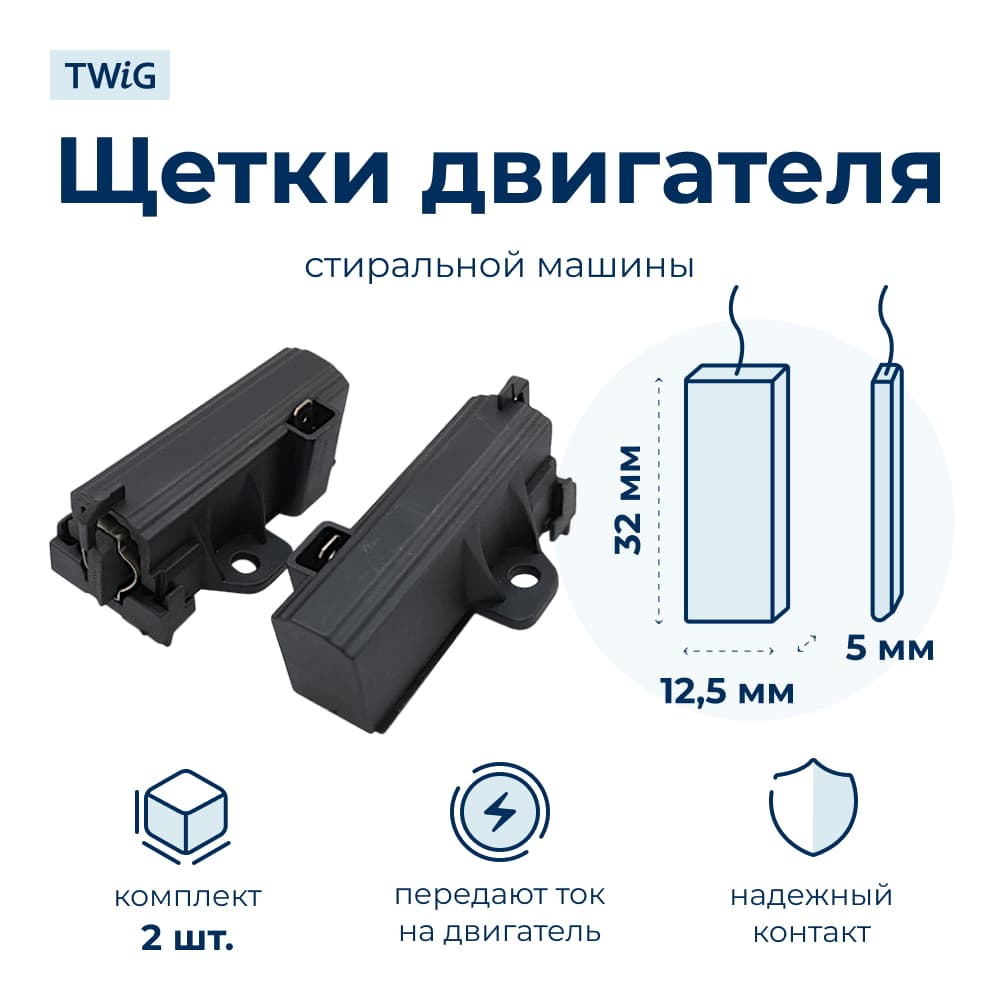

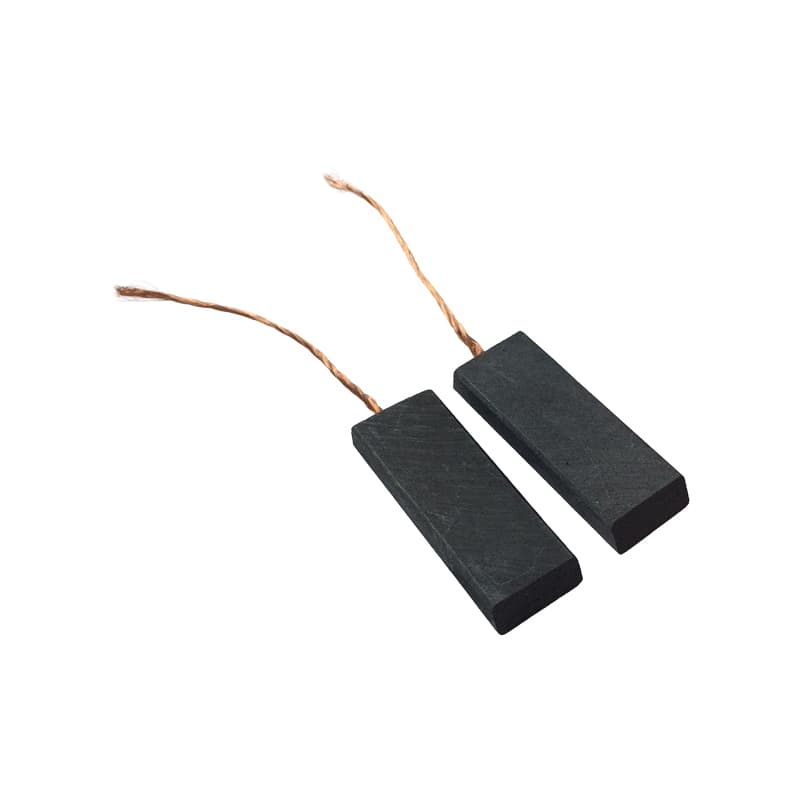

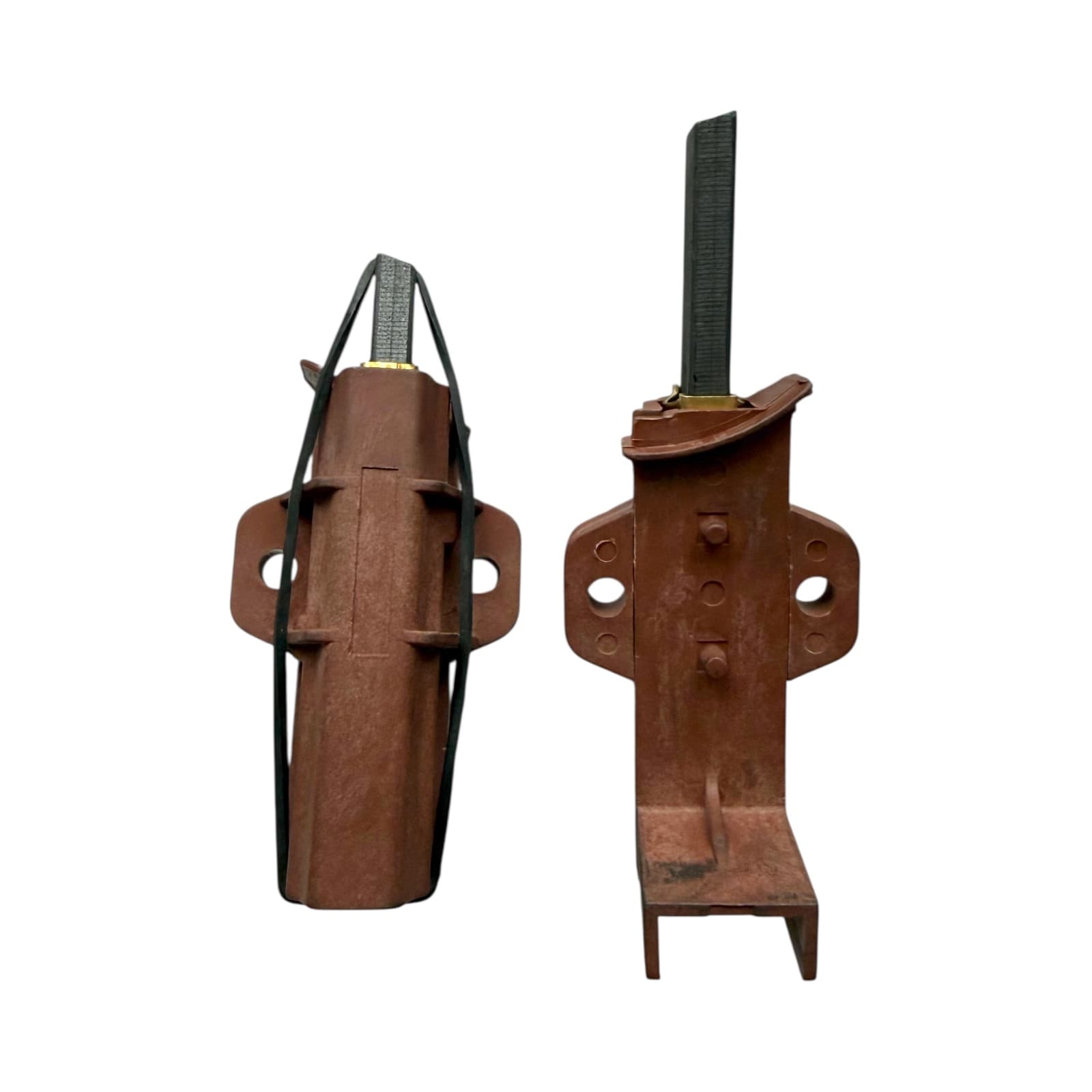

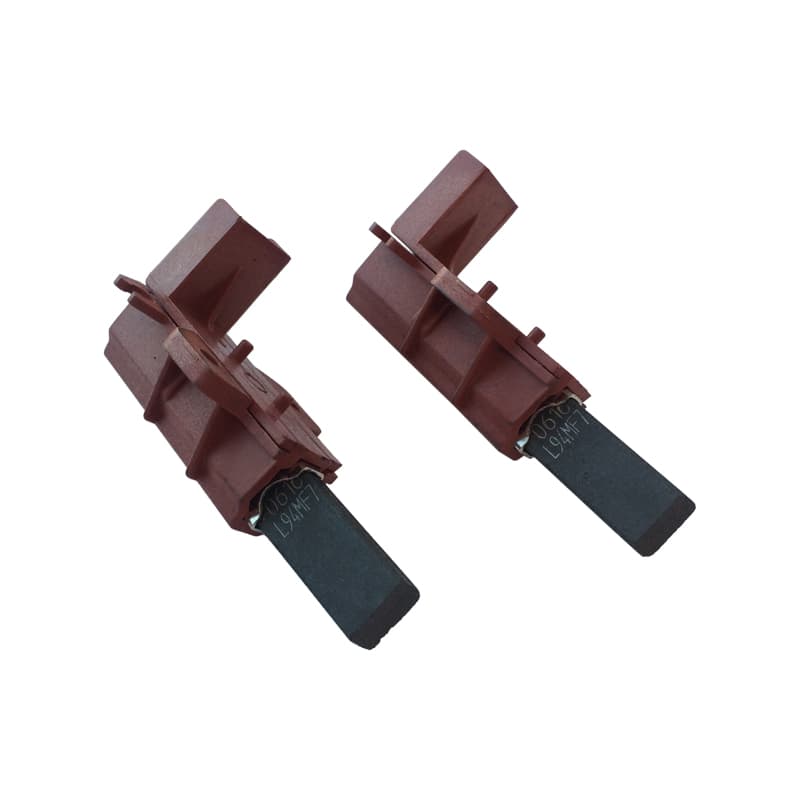

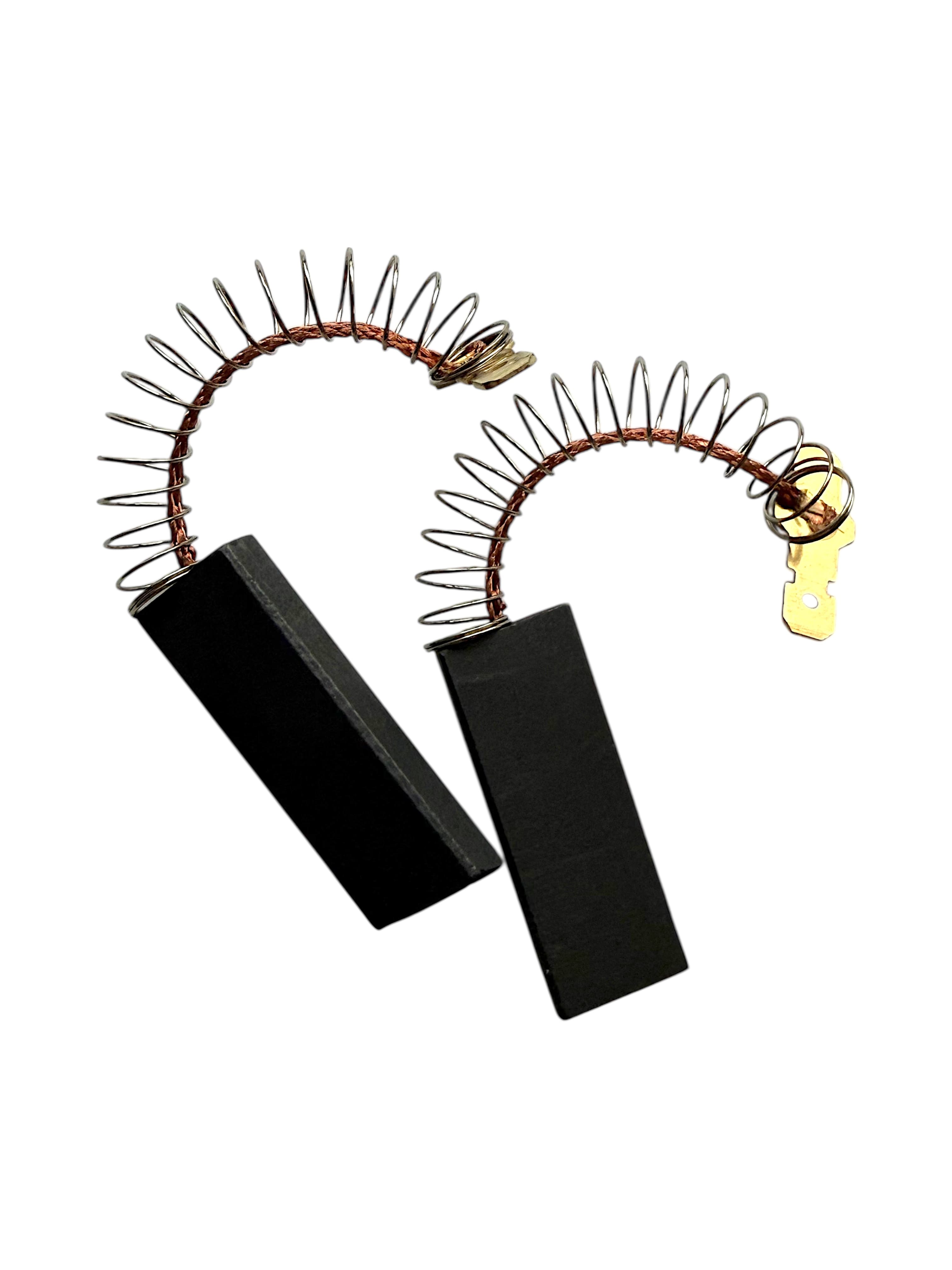

Таблица подбора щёток

Обратите внимание: последняя позиция в таблице — щётки для двигателя пылесоса, а не стиральной машины, но похожего размера и той же марки. Такие детали внешне легко спутать, поэтому размер и категорию нужно проверять внимательно.

Частые ошибки при подборе

• Подбор «на глаз» по старой изношенной щётке. Изношенная щётка короче исходной — если мерить именно её, новая деталь окажется меньше нужной длины и быстро выработается или потеряет контакт.
• Игнорирование заводского артикула. Если на щётке или в паспорте машины есть код (например, 481236248004 или 371202405), он важнее визуального сходства размеров — разные производители иногда выпускают похожие по габаритам, но не подходящие по форме контакта щётки.
• Путаница между щётками для стиральных машин и для пылесосов/электроинструмента. Даже при совпадении толщины и ширины длина и форма прижима могут отличаться — устанавливать такие щётки без обточки не стоит.
• Установка щёток без пружины там, где нужен узел «в сборе». Часть щёток продаётся в сборе с пружиной и клеммой — если щёткодержатель рассчитан именно на такой узел, отдельная щётка без пружины не обеспечит нужный прижим к коллектору.
• Пропуск этапа притирки новых щёток. После установки щёток двигатель стоит несколько минут поработать на пониженных оборотах (например, через короткую программу без белья), чтобы щётка приняла форму коллектора и контакт стал стабильным.

Вопросы и ответы

Как понять, что причина — именно щётки, а не обмотки?

Если двигатель искрит локально, теряет мощность под нагрузкой, а на ощупь щётки короче нормы или свободно шатаются в щёткодержателе — с высокой вероятностью проблема в щётках. Если же двигатель сильно нагревается, при вращении вала слышен треск коллектора или сопротивление между соседними ламелями сильно различается — скорее всего, дело в обмотках.

Можно ли заменить щётки от другого двигателя, если нет точно такого же размера?

Теоретически щётку можно обточить под нужный размер, но она должна свободно ходить в щёткодержателе без перекоса, быть выполнена из подходящего графитового материала и не иметь медного покрытия — медная пыль между ламелями коллектора может вызвать короткое замыкание. Проще и надёжнее подобрать деталь по размеру и артикулу вашей модели.

Двигатель крутится от руки нормально, но машина его не запускает — в чём дело?

Если обмотки и щётки исправны, а вал свободно вращается, стоит проверить сигнал таходатчика и контакты его разъёма, а также цепь реле реверса и симистора в электронном модуле — именно эти узлы отвечают за запуск и регулировку оборотов.

Нужно ли менять амортизаторы одновременно со щётками двигателя?

Прямой связи нет, но если при отжиме машина сильно вибрирует или «гуляет», а щётки при осмотре оказались в порядке, стоит проверить гасители колебаний бака — изношенные амортизаторы дают повышенную нагрузку на подвеску и опосредованно ускоряют износ двигателя и подшипников.
